邵氏硬度測試：原理、方法與應用解析

概述：基本原理與核心概念

邵氏硬度測試是一種廣泛應用的簡便、快速的材料硬度測量方法，尤其適用于聚合物、橡膠、彈性體及其他非金屬軟質材料。其核心原理在于測量特定形狀和尺寸的剛性壓針在特定彈簧力作用下，壓入材料試樣表面規定深度時所產生的抵抗變形能力。硬度值直接反映了材料抵抗局部塑性變形或彈性變形的能力，是材料關鍵力學性能指標之一。

這種測試方法依據國際通用的邵氏硬度標準，通過標準化的壓針幾何形狀和作用力，確保測量結果具有可比性和重現性。

核心類型：A型、D型與O型的區分

根據不同材料的硬度范圍和特性，主要使用三種標準壓針：

• 邵氏A型 (Shore A):

  • 壓針: 頂端為35°圓錐角、直徑0.79mm的截頭圓錐體。
  • 彈簧力: 施加的力較小。
  • 適用范圍: 主要用于中等硬度范圍的軟質彈性體和橡膠，如軟橡膠（密封圈、鞋底）、熱塑性彈性體（TPE）、硅膠、聚氨酯泡沫等。硬度范圍通常在 20A 到 90A 之間。低于20A的材料可能讀數不準確或壓針壓入過深。

• 邵氏D型 (Shore D):

  • 壓針: 頂端為30°圓錐角、直徑0.79mm的尖銳圓錐體。
  • 彈簧力: 施加的力較大。
  • 適用范圍: 主要用于較硬的材料，如硬橡膠、工程塑料（尼龍、聚酯、聚丙烯、ABS等）、硬質熱塑性彈性體、層壓材料及部分高硬度泡棉。覆蓋范圍通常在 30D 到 90D 以上。低于30D的材料使用D型可能壓入深度太小，精度不足。

• 邵氏O型 (Shore O) / OO型 (Shore OO):

  • 壓針: 直徑更大的球形壓針。
  • 彈簧力: 施加的力非常小。
  • 適用范圍: 專門用于極軟的材料，如海綿、超軟硅膠、凝膠、軟質發泡材料（低密度聚氨酯泡沫、記憶棉）等。O型適用于比A型更軟的材料，OO型則用于極其柔軟近乎流體的材料。

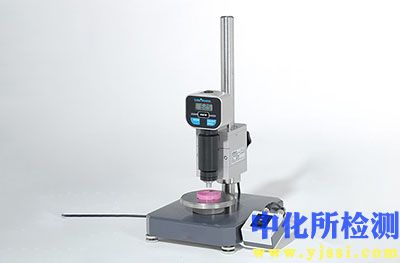

操作流程：標準化測試步驟

為確保測試結果的準確性與可比性，需嚴格遵循標準流程：

1. 試樣準備:

   • 厚度: 試樣必須足夠厚，避免測試過程中底部支撐物的影響。通常要求最小厚度為6mm，對于極軟材料可能需要更厚（如10mm以上）。薄試樣可疊加，但需確保層間無間隙且接觸面平整光滑。
   • 表面: 測試表面需平整、光滑、清潔、無雜質。必要時進行打磨處理。曲面測試需特殊程序校正。
   • 形狀: 尺寸應足夠大，保證壓針距離邊緣至少12mm，相鄰壓痕距離至少6mm。
   • 狀態: 測試前試樣應在標準實驗室環境（通常23±2°C，50±5%RH）中調節足夠時間（通常≥16小時）。

2. 儀器校準: 使用前，必須依據標準塊對硬度計進行校準，確保精度符合要求。

3. 環境控制: 整個測試過程應在標準溫濕度環境中進行。

4. 放置與加壓:

   • 將試樣平穩放置在堅硬、水平、光滑的支撐平臺上（如鋼板、厚玻璃板）。
   • 將硬度計垂直向下放置在試樣表面，壓針尖端距試樣邊緣至少12mm。
   • 平穩、無沖擊地對硬度計施加足夠的壓力，確保壓足與試樣表面完全貼合。施加壓力的速度和時間需符合標準規定（通常1秒內達到穩定接觸）。

5. 讀數:

   • 在壓足與試樣完全貼合后立即（通常1秒內） 讀取瞬時硬度值。
   • 根據標準要求，有時還需讀取規定時間后（如15秒） 的硬度值，以考察材料的蠕變性能。
   • 記錄該測量點的硬度值（例如：75 Shore A）。

6. 多點測量與平均:

   • 在試樣表面不同位置至少進行5次有效測量。
   • 計算所有有效測量結果的算術平均值作為該試樣的邵氏硬度值。

影響因素：數據準確性的關鍵

測試結果易受多種因素影響，需嚴格控制：

1. 試樣厚度: 厚度不足是導致結果偏低的最常見原因。必須確保達到最小厚度要求。
2. 壓針狀態: 壓針的磨損、污染或變形會嚴重影響精度。必須定期檢查、清潔和維護壓針。
3. 測試表面: 表面的凹凸不平、粗糙、雜質（油污、粉塵） 會導致讀數錯誤。
4. 施壓速度與時間: 施加壓力過快、過慢或不穩定，以及讀數延遲（超過規定時間）都會引入誤差。
5. 壓足狀態: 壓足磨損、變形或未能完全貼合試樣表面，影響力的傳遞和測量基準。
6. 環境溫度: 溫度升高通常會使橡膠/聚合物變軟，硬度值降低。需嚴格在標準溫度下測試或進行溫度補償（若有標準方法）。
7. 讀數視角: 視線未垂直于表盤可能導致視差誤差。
8. 儀器狀態: 彈簧老化、機構阻滯等未校準狀態會導致系統誤差。
9. 試樣曲率: 在曲面上測試時，曲率半徑會影響壓針接觸狀態和壓入深度，需按標準進行修正或使用專用裝置。

應用領域：不可或缺的評價工具

邵氏硬度測試以其便捷性和實用性，在眾多領域發揮重要作用：

1. 橡膠與彈性體工業: 原材料驗收、配方開發（評估填料、增塑劑、硫化體系影響）、質量控制（批次一致性）、成品性能評價（輪胎、密封件、膠管、傳送帶、減震墊等）。
2. 塑料工業: 評估熱塑性塑料、熱固性塑料及其改性材料的硬度，用于材料選型、質量控制和產品性能預測（如外殼、手柄、齒輪、耐磨件）。
3. 聚氨酯泡沫與海綿: O型/OO型硬度是評價軟質泡沫（床墊、坐墊、包裝材料、清潔海綿）舒適度、支撐性和回彈性的核心指標。
4. 鞋材行業: 鞋底（橡膠、EVA、PU等）硬度直接影響穿著舒適度、耐磨性和安全性。
5. 消費電子產品: 按鍵、密封圈、保護套、腕帶等硅膠/橡膠部件的硬度控制。
6. 醫療器械: 醫用硅膠制品（導管、密封件、假體）、醫用包裝材料的硬度要求。
7. 粘合劑與密封膠: 固化后膠層的硬度評價。
8. 材料老化研究: 監測材料在熱、氧、臭氧、紫外線等作用下硬度變化，評估其耐老化性能（如密封件使用壽命預估）。
9. 研究與開發: 基礎材料科學研究、新配方性能表征。

優勢與局限：理性看待測試方法

• 優勢:
  • 操作簡便快速: 無需復雜制樣和大型設備，現場也可使用。
  • 設備便攜: 手持式硬度計便于攜帶和現場測試。
  • 無損或微損: 壓痕通常很小，對成品破壞小。
  • 成本低廉: 設備購置和維護成本相對較低。
  • 標準化程度高: 國際通用標準確保了數據的可比性。
• 局限:
  • 相對測量: 結果是材料的相對硬度，不同標尺（A, D, O）之間不能直接比較或換算。
  • 精度有限: 受操作者手法、試樣等因素影響，精度通常低于臺式硬度計（如洛氏、布氏）。
  • 適用范圍: 主要適用于具有一定彈性的軟質至半硬質材料，對金屬、陶瓷、硬脆塑料（硬度>90D）不適用或精度差。
  • 表面敏感性: 對試樣表面狀態要求較高。
  • 厚度依賴: 測試結果受試樣厚度影響顯著。

邵氏硬度測試作為一種成熟、便捷的材料硬度評價手段，在橡膠、塑料、彈性體和泡沫材料等領域具有不可替代的地位。深刻理解其測試原理、準確區分A、D、O等不同標尺的適用范圍、嚴格遵循標準化操作流程并充分考慮各種影響因素，是獲得可靠、可比測試數據的關鍵。雖然存在精度和適用范圍上的局限，但其高效性和成本優勢使其成為材料研發、質量控制和失效分析中不可或缺的實用工具。在實際應用中，應結合材料特性和具體需求，選擇合適的邵氏標尺和測試條件，并輔以其他力學性能測試以獲得更全面的材料性能表征。
