熱傳導率測試：原理、方法與應用解析

一、熱傳導率的基本概念

熱傳導率（Thermal Conductivity），又稱導熱系數，是材料的固有屬性之一，描述材料在溫度梯度下傳遞熱量的能力。其定義為：?jiǎn)挝粫r(shí)間內通過單位面積的熱量與溫度梯度的比值，數學表達式為：
$\lambda = \frac{Q \cdot d}{A \cdot \Delta T \cdot t}$λ=A⋅ΔT⋅tQ⋅d?
其中，$\lambda$λ 為熱傳導率（單位：W/(m·K)），$Q$Q 為傳遞的熱量（單位：J），$d$d 為樣品厚度（單位：m），$A$A 為傳熱面積（單位：m²），$\Delta T$ΔT 為樣品上下表面的溫度差（單位：K），$t$t 為傳熱時間（單位：s）。

熱傳導率的大小直接反映材料的導熱性能：$\lambda$λ 越大，材料導熱越快（如金屬銅的$\lambda$λ約為400 W/(m·K)）；$\lambda$λ 越小，材料隔熱性能越好（如聚苯板的$\lambda$λ約為0.038 W/(m·K)）。

二、熱傳導率測試的重要性

熱傳導率是材料設計與應用的關鍵參數，其測試的重要性體現在以下領域：

• 工業制造：汽車發動機的散熱部件、電子設備的導熱墊片、建筑保溫材料等，均需通過熱傳導率測試優化材料選擇，確保產品性能與安全。
• 材料研發：新型功能材料（如高導熱陶瓷、相變儲能材料）的開發，需通過測試驗證其導熱性能是否符合設計目標。
• 能源效率：建筑墻體材料的熱傳導率直接影響空調能耗，準確測試有助于推動節能材料的應用。
• 極端環境應用：航空航天領域的隔熱材料（如航天飛機的防熱瓦），需在高溫或低溫下測試熱傳導率，確保在極端條件下的可靠性。

三、主要測試方法及原理

熱傳導率測試方法分為穩態法（Steady-State Methods）和非穩態法（Transient Methods）兩大類，二者的核心區別在于是否需要達到熱平衡狀態。

（一）穩態法：精度與穩定性的優先選擇

穩態法的原理是通過維持樣品兩側溫度恒定，待系統達到熱平衡后，測量傳遞的熱量與溫度梯度，計算熱傳導率。該類方法精度高，但測試時間較長，適合均勻固體材料的測試。

1. 護熱平板法（Guarded Hot Plate Method）
   護熱平板法是穩態法中最經典的方法，符合ISO 8302、ASTM C177等國際標準。其結構由主加熱板、護加熱板、冷板組成：

   • 主加熱板向樣品傳遞熱量，護加熱板包裹主加熱板，防止熱量向側面擴散（減少熱損失）；
   • 冷板通過循環介質（如冷卻水）維持低溫，確保樣品上下表面溫度穩定（$\Delta T$ΔT 通常為10~50 K）；
   • 待溫度穩定后，測量主加熱板的加熱功率（即傳遞的熱量$Q$Q），結合樣品尺寸與溫度差計算$\lambda$λ。


   適用范圍：各種固體材料（如保溫材料、金屬板材、塑料），尤其適合低導熱系數材料（$\lambda < 1 W/(m·K)$λ<1W/(m⋅K)）。
   優缺點：精度高（誤差<2%），但測試時間長（需數小時至數天），且樣品需加工成規則形狀（如平板狀）。

2. 同心圓柱法（Concentric Cylinder Method）
   同心圓柱法用于測試液體或粉末材料的熱傳導率，符合ISO 8894、ASTM D2717標準。其結構為兩個同心圓柱：

   • 內圓柱為加熱體，外圓柱為冷卻體，樣品填充在兩圓柱之間；
   • 加熱內圓柱，待溫度穩定后，測量?jī)?nèi)圓柱的加熱功率與內外圓柱的溫度差，計算$\lambda$λ。


   適用范圍：液體（如潤滑油、導熱油）、粉末（如隔熱粉）、膏狀材料。
   優缺點：適合非固體材料，但樣品需充滿兩圓柱間隙，避免氣泡影響結果。

（二）非穩態法：快速與便捷的選擇

非穩態法無需等待系統達到熱平衡，通過測量樣品溫度隨時間的變化，計算熱傳導率。該類方法測試速度快，適合薄材料、高溫材料或易變性材料的測試。

1. 激光閃射法（Laser Flash Method）
   激光閃射法是目前應用最廣泛的非穩態方法，符合ISO 13826、ASTM E1461標準。其原理為：

   • 用激光脈沖快速加熱樣品的一面（瞬間提供熱量），使樣品內部產生溫度梯度；
   • 用紅外探測器測量樣品另一面的溫度隨時間的變化（即“溫升曲線”）；
   • 通過溫升曲線計算熱擴散率$\alpha$α（單位：m²/s），再結合材料的密度$\rho$ρ（單位：kg/m³）和比熱$c_p$cp?（單位：J/(kg·K)），通過公式$\lambda = \alpha \cdot \rho \cdot c_p$λ=α⋅ρ⋅cp? 計算熱傳導率。


   適用范圍：各種固體材料（如陶瓷、金屬、半導體），尤其適合薄樣品（厚度<10 mm）和高溫環境（可達2000 ℃以上）。
   優缺點：測試速度快（僅需數分鐘），樣品用量少（直徑通常為10~25 mm），但需提前知道樣品的密度和比熱（或通過同步測試獲得）。

2. 熱線法（Hot Wire Method）
   熱線法用于測試液體或多孔材料的熱傳導率，符合ISO 8894-2、ASTM D5334標準。其原理為：

   • 將一根細金屬絲（熱線）插入樣品中，通電加熱熱線（提供恒定功率）；
   • 測量熱線溫度隨時間的變化，通過溫度-時間曲線計算$\lambda$λ（熱線的溫度升高與樣品的熱傳導率成反比）。


   適用范圍：液體（如冷卻液、燃料）、多孔材料（如泡沫塑料、土壤）。
   優缺點：測試速度快（數分鐘），樣品無需加工成規則形狀，但熱線易受樣品流動（如液體對流）的影響，需確保樣品靜止。

四、影響測試結果的關鍵因素

熱傳導率測試結果的準確性受多種因素影響，需在測試前進行嚴格控制：

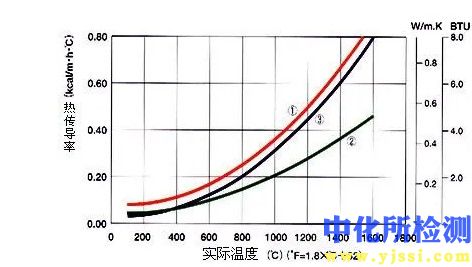

1. 溫度依賴性：材料的熱傳導率隨溫度變化而變化。例如，金屬的$\lambda$λ 隨溫度升高而降低（因?yàn)殡娮訜徇\(yùn)動加劇，散射增加）；陶瓷的$\lambda$λ 隨溫度升高而升高（因?yàn)?phonon 熱傳導增強）。因此，測試需明確溫度條件（如室溫25 ℃、高溫1000 ℃）。

2. 樣品均勻性：樣品內部的缺陷（如孔隙、裂紋）或成分偏析會導致熱傳導率分布不均。例如，泡沫塑料中的氣泡會降低$\lambda$λ，因此需確保樣品均勻性（如通過壓實、燒結等工藝）。

3. 樣品制備：樣品的尺寸、形狀、表面平整度會影響傳熱效果。例如，護熱平板法要求樣品表面平整（粗糙度<10 μm），否則會導致接觸熱阻增大，測量結果偏低。

4. 熱損失：穩態法中，側向散熱（如樣品側面的熱量擴散）會導致測量的$Q$Q 偏小，從而低估$\lambda$λ。因此，需通過護熱結構（如護熱平板法的護加熱板）減少熱損失。

五、應用案例解析

（一）建筑保溫材料的測試

某建筑公司研發了一種新型外墻保溫材料（泡沫玻璃），需測試其熱傳導率以評估保溫性能。采用護熱平板法：

• 樣品尺寸：300 mm×300 mm×50 mm（平板狀）；
• 溫度條件：冷板20 ℃，熱板40 ℃（$\Delta T=20 K$ΔT=20K）；
• 測試結果：$\lambda=0.045 W/(m·K)$λ=0.045W/(m⋅K)，符合建筑節能標準（要求$\lambda \leq 0.05 W/(m·K)$λ≤0.05W/(m⋅K)）。

（二）電子散熱材料的測試

某電子公司開發了一種高導熱硅膠墊（用于CPU與散熱片之間），需測試其熱傳導率以確保散熱效果。采用激光閃射法：

• 樣品尺寸：直徑10 mm，厚度2 mm（薄樣品）；
• 測試條件：室溫25 ℃；
• 測試結果：$\lambda=3.5 W/(m·K)$λ=3.5W/(m⋅K)，比傳統硅膠墊（$\lambda=1.5 W/(m·K)$λ=1.5W/(m⋅K)）高出一倍，滿足高功率CPU的散熱需求。

（三）航空航天隔熱材料的測試

某航天機構研發了一種陶瓷纖維隔熱瓦（用于航天飛機機翼），需測試其在高溫下的熱傳導率。采用激光閃射法（高溫爐輔助）：

• 樣品尺寸：直徑20 mm，厚度5 mm；
• 測試溫度：1000 ℃；
• 測試結果：$\lambda=0.12 W/(m·K)$λ=0.12W/(m⋅K)，符合航天領域?qū)Ω邷馗魺岵牧系囊螅?span id="egcdz4o99yof" class="katex" data-sourcepos="null:null-null:null">$\lambda < 0.2 W/(m·K)$λ<0.2W/(m⋅K)）。

六、與展望

熱傳導率測試是材料科學與工程中的重要環節，其結果直接影響材料的應用效果與安全性。穩態法（如護熱平板法）適合需要高精度的場景，非穩態法（如激光閃射法）適合快速測試或極端環境。未來，隨著材料科學的發展，熱傳導率測試技術將向更快速（如納秒級激光閃射）、更精確（如同步輻射技術）、更廣泛（如高溫、高壓、真空環境）的方向發展，為新型材料的研發與應用提供更有力的支持。

總之，熱傳導率測試不僅是一項技術，更是連接材料性能與實際應用的橋梁，其重要性將隨著科技的進步日益凸顯。
