砷化鎵材料深度解析：特性、制備與應用展望

一、材料基礎與晶體特性

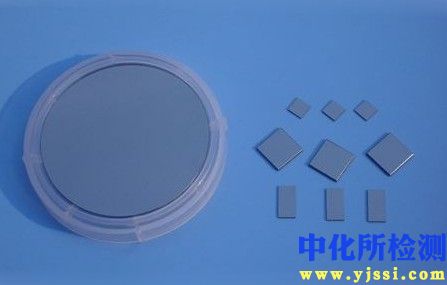

砷化鎵（GaAs），由鎵與砷元素化合而成的III-V族化合物半導體，具備獨特的晶體結構——閃鋅礦結構。其晶格常數約為5.65 Å，這一數值深刻影響著與其他材料的晶格匹配度，是異質結外延生長的關鍵參數。

與半導體領域的基石材料硅（Si）相比，砷化鎵展現出顯著差異：

• 直接帶隙： 約1.42 eV（300K），電子空穴復合無需聲子參與，發光效率極高，是光電子器件的理想選擇。
• 高電子遷移率： 電子遷移率可達8500 cm²/Vs以上，遠優于硅（~1500 cm²/Vs），顯著降低電阻損耗，提升高頻性能。
• 高飽和電子速度： 約2×10? cm/s，電子在高場下能達到更高速度，支撐高速開關與高頻工作。
• 優異耐高溫/輻射性能： 帶隙寬、化學鍵強，在高溫或輻射環境下性能衰減較硅更緩慢。

表：GaAs與Si關鍵物理性質對比

二、核心電學與光學性能剖析

1. 電學性能優勢：

   • 高頻低噪： 高電子遷移率與飽和速度的組合，使其在微波毫米波頻段（GHz至THz）具有優異的低噪聲放大和功率處理能力，是高性能射頻器件的基石。
   • 半絕緣特性： 非故意摻雜的GaAs體材料電阻率可達10?-10? Ω·cm，極大降低高頻電路中的寄生電容和襯底耦合損耗。
   • 異質結效應： 與砷化鎵鋁等材料形成異質結界面的能力，可構建高遷移率二維電子氣，顯著提升器件性能（如HEMT）。

2. 光學性能突出：

   • 高效光電轉換： 直接帶隙特性賦予其極高的本征發光效率（內量子效率），是發光二極管、半導體激光器的核心材料體系之一（覆蓋紅外-紅光波段）。
   • 寬光譜響應： 光吸收邊清晰，對可見光（紅光）至近紅外波段（~870 nm）敏感，適用于高效率太陽能電池（特別是空間應用）和高速光電探測器。
   • 非線性光學性質： 具有較大的二階非線性光學系數，應用于電光調制器、太赫茲波產生等領域。

三、主流材料制備工藝

1. 體單晶生長：

   • 液封直拉法： 主流工藝，利用惰性熔體覆蓋砷化鎵熔體并施加高壓，抑制砷揮發，拉制大直徑單晶（4英寸、6英寸為主）。核心挑戰在于控制點缺陷（如砷空位）和雜質分布均勻性。
   • 垂直梯度凝固法/垂直布里奇曼法： 在密閉容器中通過精確的溫度梯度控制凝固過程，適用于特定應用或研究。

2. 外延薄膜生長技術：

   • 金屬有機物化學氣相沉積： 采用金屬有機源和砷烷在襯底表面進行化學反應沉積薄膜。優勢在于精確的成分、厚度、摻雜控制，多層異質結構生長能力強，是生產光電器件、HEMT、HBT等核心器件的必備技術。
   • 分子束外延： 在超高真空環境下，將組成元素的分子束直接噴射到加熱襯底上進行反應生長。優點是可實現原子級平整度、極陡峭界面，適用于量子阱、量子點等低維結構制備，對生長過程原位監測能力強。成本較高，生長速率較慢。
   • 液相外延： 較早的技術，將襯底浸入含Ga和As的飽和熔融液中降溫析出GaAs。簡單經濟，但界面控制、多層生長能力不及前兩者。

四、關鍵應用領域

1. 射頻與微波電子：

   • 功率放大器： 基站、衛星通信、雷達系統中的關鍵組件，得益于高功率密度和高效率。
   • 低噪聲放大器： 衛星接收前端、微波通信接收機，依賴其優異的低噪聲特性。
   • 開關與混頻器： 高速無線通信設備的關鍵模塊。
   • 毫米波/太赫茲電路： 應對6G、太赫茲成像通信等前沿需求。

2. 光電子學：

   • 激光二極管： 用于光纖通信（850nm波段 VCSEL）、激光指示器、工業加工、醫療設備等。
   • 發光二極管： 紅光LED核心材料，廣泛應用于顯示、照明、傳感。
   • 光電探測器： 高速光通信接收器（PIN, APD）、紅外探測器。
   • 太陽能電池： 高效率單結電池（~29%理論極限），更是多結疊層太陽電池（空間應用效率>30%）的關鍵子電池材料。

3. 高速數字與特種電路：

   • 超高速數字集成電路： 在要求極高速度的應用中（如部分國防、高速測試儀器），其速度優勢明顯。
   • 單片微波集成電路： 將射頻器件與無源元件集成在砷化鎵襯底上，實現高性能、小型化系統。
   • 專用集成電路： 滿足特定高速、高頻或混合信號需求。

五、挑戰與未來發展

盡管優勢顯著，砷化鎵的發展也面臨諸多挑戰：

• 成本瓶頸： 原材料（高純Ga/As）、單晶生長與外延（特別是高質量、大尺寸）成本遠高于硅。
• 襯底尺寸限制： 主流產品為4英寸、6英寸，向更大尺寸（8英寸）規模化推進仍需克服技術和成本障礙。
• 熱管理需求迫切： 熱導率低于硅，在高功率密度應用中散熱設計至關重要。
• 機械性能局限： 比硅更脆，加工與封裝需特別謹慎。
• 表面態影響： 表面態較復雜，影響器件長期穩定性（如電流崩塌效應），需優化表面鈍化工藝。

未來演進方向主要集中在：

• 異質集成融合： 探索與硅、氮化鎵、磷化銦等材料的異質集成方案，發揮各自優勢，降低成本（如硅基GaAs RFIC）。
• 器件結構創新： 持續優化HEMT、HBT等器件結構，追求更高頻率、更大功率、更低噪聲和更高效率（如pHEMT, mHEMT, HEMTs on Si）。
• 齊全外延技術深化： 提升MOCVD/MBE對超薄層、復雜異質結構（量子阱、超晶格）的控制精度、均勻性和良率。
• 光電子應用拓展： 在硅光子集成、量子點激光器、新型高效太陽電池等領域尋求突破。
• 大尺寸與降本路徑： 攻關更大直徑單晶生長技術，優化工藝，降低全產業鏈成本。

砷化鎵憑借其獨特的直接帶隙、卓越的高頻特性以及優異的光電性能，在射頻通信、高速電子和光電子等尖端領域確立了不可替代的地位。盡管面臨著成本、熱管理和襯底尺寸等方面的挑戰，持續的工藝革新、異質集成技術的突破以及對新應用場景的不斷開拓，將確保砷化鎵在未來的高性能電子與光電子產業中持續扮演關鍵角色。其發展態勢深刻影響著無線通信速度極限、光互連技術革新以及高效能源轉換的進程。
