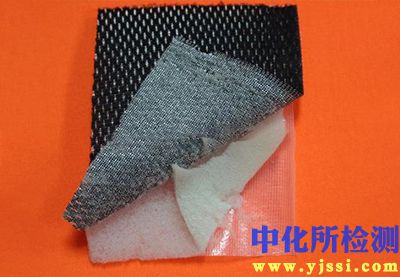

熱熔貼合工藝質量的核心保障：全面貼合測試指南

熱熔貼合技術憑借其高效、環保、適用性廣等優勢，在紡織、包裝、復合材料、汽車內飾、醫療用品等多個領域占據著重要地位。然而，貼合質量直接決定了最終產品的性能、耐久性和外觀。一套科學、嚴謹的熱熔貼合測試流程，是確保貼合工藝穩定性和最終產品可靠性的基石。

一、 貼合質量的基石：測試的核心目標與意義

熱熔貼合測試并非簡單的“合格”或“不合格”判定，其核心目標在于：

1. 工藝參數優化與驗證： 通過測試不同溫度、壓力、時間、膠量、基材預處理等參數下的貼合效果，找到最佳工藝窗口，確保大規模生產的穩定性。
2. 粘合劑性能評估： 評價不同型號、批次熱熔膠的初始粘接力、最終粘接強度、開放時間、耐候性、耐化學品性等關鍵性能是否滿足特定應用需求。
3. 基材兼容性確認： 驗證不同材質（如面料、無紡布、薄膜、金屬箔、塑料、木材等）與特定熱熔膠的粘接效果，評估是否存在脫層、滲透、變色等問題。
4. 成品性能保障： 評估貼合后的復合物是否達到設計要求的剝離強度、撕裂強度、耐洗滌性、耐老化性、透氣/透濕性、手感、外觀等綜合性能。
5. 質量監控與問題診斷： 在生產過程中進行抽檢或在線監測，及時發現貼合不良（如虛粘、溢膠、膠絲、分層、起泡等），追溯原因，指導工藝調整或原料更換。

二、 核心測試項目：覆蓋全流程的關鍵指標

一套完整的熱熔貼合測試體系通常包含以下核心項目：

1. 熔融特性測試：

   • 熔融粘度： 使用熔融指數儀或旋轉粘度計，測量膠粘劑在特定溫度下的流動性能。粘度直接影響施膠的均勻性、滲透性和涂布量控制。過高可能導致涂布困難、拉絲；過低則可能導致透膠或膠量不足。
   • 熔融溫度范圍： 確定膠粘劑完全熔融并具有適宜加工粘度的溫度區間。
   • 熱穩定性： 考察膠粘劑在熔融狀態下長時間加熱后的粘度變化、顏色變化、氣味產生等，評估其耐熱老化性能。

2. 施膠狀態評估：

   • 膠線形態觀測： 目視或使用放大鏡/顯微鏡觀察施膠后的膠線是否均勻、連續、寬度一致，有無斷膠、拉絲、飛濺、堆積等現象。這直接影響最終的粘接均勻性。
   • 涂布量測定： 通過稱重法（貼合前后基材重量差）或專用涂布量測試儀，精確測量單位面積上膠粘劑的用量，確保符合工藝要求。

3. 初始粘接力測試（Tack Test）：

   • 滾球法/斜面法： 讓標準鋼球在傾斜的、剛施膠的基材表面滾落，根據其停止的距離或角度評估膠面的初粘性（粘住小球的能力）。常用于評估開放時間。
   • 快速剝離法： 在施膠后極短時間內（如幾秒到幾十秒），以恒定速度剝離兩基材，測量所需剝離力。

4. 最終粘接強度測試： (這是最重要的一類測試)

   • 剝離強度測試： 最常用方法。
     • T型剝離： 適用于兩個柔性基材。將試樣未粘合端反向夾持在拉力試驗機上，以恒定速度（如300mm/min）剝離，記錄剝離過程中的平均力或最大力（單位：N/cm 或 N/25mm）。標準如ASTM D1876。
     • 180°剝離： 適用于一個柔性基材與一個剛性基材（或較硬基材）。將柔性基材反向折疊180°夾持剝離。標準如ASTM D903。
   • 剪切強度測試：
     • 搭接剪切： 將兩片基材部分重疊粘合，在拉力試驗機上沿粘接面平行方向拉伸直至破壞，記錄最大破壞力（單位：MPa 或 N/mm²）。標準如ASTM D1002（金屬）或ASTM D3163（塑料）。評價膠層承受平行應力的能力。
     • 爬鼓剝離： 一種特殊的動態剝離測試，模擬彎曲狀態下的分離。
   • 拉伸強度測試： 測試貼合后整體復合材料在拉伸狀態下的強度及破壞模式（是材料斷裂還是粘接面破壞）。

5. 耐久性與耐受性測試：

   • 耐熱性： 將貼合樣品在一定溫度下（根據應用要求設定，如70°C, 85°C, 100°C）恒溫老化一段時間（如24h, 48h, 168h），冷卻至室溫后測試其剩余剝離/剪切強度，或觀察是否出現分層、起泡等。
   • 耐寒性： 將樣品在低溫下（如-10°C, -20°C, -40°C）冷凍處理一段時間，恢復至室溫后測試強度或彎曲觀察是否脆裂分層。
   • 耐濕熱老化： 在設定的溫濕度條件（如70°C/95%RH）下處理樣品一段時間，測試其性能變化（強度、外觀）。
   • 耐水/耐洗滌性： 將樣品浸入水中或在模擬洗滌條件下（如特定溫度、時長、洗滌劑、機械攪動）處理，干燥后測試粘接強度是否下降，觀察外觀變化（如脫層、泛白）。標準如ISO 6330（紡織品洗滌）。
   • 耐化學品性： 根據應用環境，測試樣品接觸特定化學品（如油、溶劑、酸、堿、消毒劑）后的粘接強度和外觀變化。
   • 耐老化性： 模擬長期環境暴露（如氙燈老化、UV老化），評估粘接性能的長期穩定性。

6. 外觀與手感評估：

   • 目視檢查： 檢查貼合面是否平整、有無起皺、氣泡、異物、膠痕、膠滲透（透膠）、基材變色、污染等。
   • 手感評估： 評估貼合后材料的柔軟度、挺括度是否滿足要求，有無變硬、變脆或粘膩感（特別是針對服裝、家居用品）。

7. 特殊性能測試（根據應用）：

   • 透氣/透濕性： 對于需要保持透氣性的材料（如醫用防護服、功能性服裝）。
   • 阻燃性： 對于有防火要求的應用（如汽車內飾、航空材料）。
   • 抗菌性： 對于醫療、衛生用品。

三、 測試實施的關鍵要素

1. 標準化操作：

   • 試樣制備： 嚴格遵循標準或內部規范進行基材裁剪、清潔（如需）、施膠、貼合（壓力、時間、溫度）、固化（時間、條件）。試樣的尺寸、形狀、粘接面積必須一致。
   • 環境控制： 測試通常在標準溫濕度環境（如23±2°C, 50±5%RH）下進行，并在該環境下平衡足夠時間。某些測試（如低溫測試）需在特定環境箱中進行。
   • 設備校準： 拉力試驗機、溫控設備、粘度計等必須定期校準，確保數據準確可靠。
   • 操作規范： 測試人員需經過培訓，嚴格按照作業指導書操作。

2. 結果分析與解讀：

   • 數據記錄： 詳細記錄測試條件（溫度、濕度、設備參數）、原始數據（力值、位移、破壞模式等）。
   • 破壞模式分析： 觀察測試后試樣破壞的位置：
     • 內聚破壞（CF）： 膠層內部斷裂。表明膠粘劑強度小于基材強度或界面結合力。
     • 界面破壞（AF / Adhesion Failure）： 發生在膠粘劑與基材界面之間。通常表明界面結合不良（潤濕差、污染、基材處理不當）。
     • 混合破壞（MF）： 同時包含內聚破壞和界面破壞。
     • 基材破壞（SF）： 基材本身斷裂。通常表明粘接強度超過了基材強度，是理想的破壞模式（當基材允許時）。
   • 統計分析： 對多個試樣結果進行統計（平均值、標準偏差），評估數據的離散性。
   • 與標準/要求對比： 將測試結果與產品標準、客戶要求或歷史數據對比，判斷是否合格。
   • 根本原因分析： 對于不合格項，結合破壞模式、工藝參數、原料信息等進行深入分析，找出問題根源。

四、 常見貼合缺陷解析與測試關聯

• 虛粘/脫層（Poor Adhesion/Delamination)： 表現為粘接力極低或易分層。測試：剝離/剪切強度低，多為界面破壞。原因：膠溫不足、壓力不夠、時間太短、基材污染或處理不當、膠型號不匹配、開放時間過長、固化不足。
• 溢膠/膠痕（Glue Streaking/Bleed-through)： 膠粘劑滲出粘合線或滲透到基材正面。測試：外觀不合格。原因：膠量過大、涂布壓力過大、膠溫過高粘度太低、基材孔隙過大、施膠后貼合壓力過大或過急。
• 拉絲（Stringing)： 施膠或貼合過程中出現細長膠絲。測試：施膠狀態觀測不良。原因：膠溫偏低（粘度高）、開放時間過長、膠的彈性成分過高。
• 起泡（Bubbling)： 貼合面出現氣泡。測試：外觀不合格，嚴重時影響強度。原因：基材含水/揮發分過高、貼合時裹入空氣、基材不平整、貼合壓力不均勻或不足、固化過快封住氣體。
• 手感發硬（Stiff Hand)： 貼合后材料變硬、板結。測試：手感評估差。原因：膠量過大、膠層過厚、膠本身硬度過高、貼合壓力過大壓死基材。
• 變色（Discoloration)： 基材或膠粘劑顏色改變。測試：外觀不合格，耐熱/耐老化測試可能發現問題。原因：膠粘劑熱穩定性差、工藝溫度過高、基材不耐熱、膠與基材發生化學反應。

五、 構建有效的貼合測試體系

一個有效的熱熔貼合測試體系應具備：

• 明確性： 測試項目、方法、標準、判定依據清晰明確。
• 針對性： 根據具體產品、材料、應用環境和性能要求選擇最相關的測試項目。
• 標準化： 嚴格遵循國際、國家、行業或內部標準，確保結果的可比性和重現性。
• 系統性： 覆蓋原材料（膠、基材）評估、過程監控（施膠狀態）、半成品測試（初始/最終強度）、成品性能驗證（耐久性）、失效分析等全流程。
• 可操作性： 測試方法在具備必要精度的同時，應兼顧效率和成本，便于在生產現場或實驗室執行。
• 數據驅動： 基于測試數據指導工藝優化、原料選型和質量改進。

結語

熱熔貼合測試絕非簡單的質量關卡，而是貫穿產品開發、工藝優化、生產控制和品質保障全過程的關鍵技術活動。深入理解各項測試的原理、方法和意義，科學地構建并執行貼合測試方案，能夠精準把握工藝窗口，優化粘合劑性能，預防貼合缺陷，最終確保復合材料制品擁有卓越的粘接強度、優異的耐久性和可靠的綜合性能，滿足日益嚴苛的應用需求。持續投入于貼合測試技術的完善與應用，是提升熱熔貼合工藝核心競爭力的必由之路。
