伸張疲勞分析：材料在循環拉伸載荷下的失效評估

概述
伸張疲勞分析專注于評估材料或結構在反復施加的拉伸應力（或應變）作用下的失效行為。與靜態拉伸失效不同，疲勞失效往往發生在遠低于材料靜態強度極限的應力水平下，具有顯著的隱蔽性和突發性，是工程設計中的關鍵考量因素。此類分析對承受脈動拉應力（如連桿、螺栓、壓力容器、纜索、飛機結構件等）的部件尤為重要。

核心機理與破壞特征
伸張疲勞破壞的本質是材料內部局部區域在循環應力作用下的累積損傷過程：

1. 裂紋萌生： 在應力集中點（如表面缺陷、夾雜物、晶界）或高位錯密度區域，持續的塑性滑移形成不可逆的微觀變形（如滑移帶擠出、侵入）。經過一定循環次數后，這些微塑性區演變?yōu)槲⒂^裂紋 (<0.1mm)。
2. 裂紋擴展： 微觀裂紋在持續的循環拉伸載荷驅動下，沿著垂直于主拉伸應力的方向逐漸擴展。此階段占據疲勞壽命的大部分時間，裂紋尖端應力場受控于應力強度因子范圍 ΔK。斷裂力學在此階段的分析至關重要。
3. 最終斷裂： 當裂紋擴展到臨界尺寸（導致剩余截面無法承受最大載荷或滿足斷裂韌性 K_IC 判據）時，發生瞬時脆性或韌性斷裂。

破壞斷口通常呈現三個典型區域：

• 疲勞源區： 裂紋起始點，常位于表面或次表面缺陷處，面積最小。
• 裂紋擴展區（貝殼狀條紋）： 呈現海灘狀或貝殼狀條紋，是裂紋在循環載荷下間歇性擴展的標志，條紋垂直于局部擴展方向。
• 瞬斷區： 剩余截面發生快速斷裂的區域，形態類似于靜載拉伸或沖擊斷口（韌窩或解理面）。

影響伸張疲勞性能的關鍵因素

• 應力幅 (σ_a)： 交變應力范圍的一半。應力幅是疲勞壽命最敏感的指標，通常遵循 S-N 曲線關系。
• 平均應力 (σ_m)： 施加應力循環的平均值。伸張疲勞對平均應力極為敏感：
  • 拉伸平均應力 (σ_m > 0)： 顯著降低疲勞強度，促進裂紋張開與擴展，危害最大。
  • 平均應力為零 (σ_m = 0)： 純對稱拉伸疲勞。
  • 壓縮平均應力 (σ_m < 0)： 通常提高疲勞強度或影響較小，因壓縮應力傾向于閉合裂紋。
• 應力集中： 幾何不連續（孔、槽、臺階、尖銳拐角）顯著提高局部應力，極大地降低疲勞強度（用疲勞缺口系數 K_f 表征）。設計良好的圓角過渡對提升伸張疲勞壽命至關重要。
• 表面狀態：
  • 粗糙度： 粗糙表面是潛在的裂紋萌生點。精細拋光通常能提高疲勞極限。
  • 殘余應力： 表面引入壓縮殘余應力（如噴丸、滾壓、滲碳）可有效抑制裂紋萌生和早期擴展，大幅改善彎曲或扭轉載荷下的疲勞性能，但在以拉伸為主的伸張疲勞中，效果相對減弱但仍有益。
  • 表面處理/涂層： 電鍍、熱處理不當可能引入有害拉應力或氫脆，降低疲勞性能。
• 材料特性：
  • 強度： 通常靜態強度高的材料疲勞強度也較高，但并非嚴格比例關系。
  • 韌性： 影響裂紋擴展速率和臨界裂紋尺寸。
  • 微觀結構： 晶粒尺寸、相組成、夾雜物含量與分布均顯著影響疲勞行為。潔凈度高、組織均勻的材料通常疲勞性能更優。
• 環境因素： 腐蝕性環境（腐蝕疲勞）會加速裂紋萌生和擴展，其破壞作用遠高于單純的機械疲勞或靜態腐蝕，是伸張疲勞分析中需要單獨重點評估的場景。

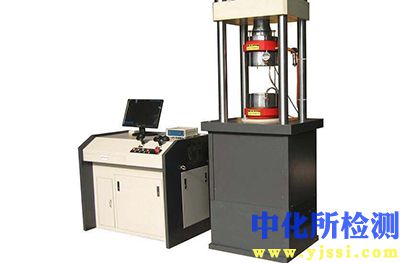

分析方法與實驗手段

1. S-N 曲線法：

   • 定義： 通過標準軸向疲勞試驗（ASTM E466 / ISO 1099），對光滑試樣施加不同應力水平的循環拉伸載荷 (R ≈ 0.1 或指定值)，記錄導致失效的循環次數 N。
   • 結果： 繪制應力幅 σ_a 或最大應力 σ_max 與失效循環次數 N 的雙對數曲線圖（S-N 曲線）。
   • 應用： 適用于高周疲勞區 (HCF, N > 10^4~10^5 周次)，提供材料的疲勞極限或指定壽命下的疲勞強度數據。需考慮平均應力效應（常使用 Goodman, Gerber, Soderberg 等修正方法）。
   • 局限： 不能直接描述裂紋擴展；對缺口試樣需進行額外試驗或使用修正系數 (K_f)。

2. 應變-壽命分析法 (ε-N)：

   • 定義： 通過軸向疲勞試驗控制應變幅 ε_a（ASTM E606），測量應力響應和失效壽命。
   • 核心方程： (Coffin-Manson + Basquin) ε<sub>a</sub> = σ'<sub>f</sub>/E * (2N)<sup>b</sup> + ε'<sub>f</sub> * (2N)<sup>c</sup> 其中 ε_a 為總應變幅，σ'_f 為疲勞強度系數，b 為疲勞強度指數，ε'_f 為疲勞延性系數，c 為疲勞延性指數。
   • 應用： 適用于低周疲勞區 (LCF, N < 10^4~10^5 周次)，此時塑性應變分量不可忽略。也適用于存在顯著局部塑性變形的應力集中部位壽命估算。

3. 斷裂力學方法 (裂紋擴展分析)：

   • 定義： 關注預存裂紋在循環載荷下的擴展行為。
   • 核心參數： 應力強度因子范圍 ΔK = K_max - K_min。
   • da/dN - ΔK 曲線： 通過標準試驗（如 ASTM E647）測定裂紋擴展速率 da/dN 與 ΔK 的關系。常用 Paris 公式描述：da/dN = C(ΔK)<sup>m</sup> (C, m 為材料常數)。
   • 應用： 評估含缺陷結構的剩余壽命（從檢測到的裂紋尺寸到臨界尺寸）。計算時需考慮裂紋尖端塑性修正（如有效 ΔK_eff）、載荷譜及門檻值 ΔK_th。

關鍵考量與設計應用要點

• 平均應力的主導影響： 在伸張疲勞設計中，必須嚴格控制拉伸平均應力。即使應力幅較小，高的平均拉應力也會導致早期失效。優化載荷路徑和結構形式以降低平均應力是關鍵。
• 缺口敏感性的放大： 拉伸載荷下，缺口效應比彎曲或扭轉更為突出。設計時必須進行詳細的應力分析和缺口疲勞強度評估（使用 K_f 或局部應力應變法）。
• 表面完整性的價值： 改善表面光潔度、引入有益的壓縮殘余應力（盡管在純拉伸下效果減弱，仍有益處）、避免有害的表面處理，是提升伸張疲勞性能的有效工程手段。
• 材質的精心甄選： 在滿足強度要求的同時，考慮材料的疲勞裂紋擴展阻力（韌性）以及對抗特定環境（如腐蝕）的能力。
• 可靠性與安全系數的設定： 由于疲勞數據的固有分散性和預測模型的不確定性（尤其在復雜載荷和環境條件下），必須采用足夠的安全系數或基于可靠性的設計方法。對于關鍵部件，常需進行全尺寸或縮比模型的疲勞試驗驗證。
• 腐蝕環境的嚴峻挑戰： 在腐蝕介質中工作的拉伸承載構件，必須進行專門的腐蝕疲勞評估，采用更保守的設計準則、選用耐蝕材料或施加可靠的防護措施。

伸張疲勞分析是保證承受脈動拉伸載荷構件長期安全服役的核心技術。深刻理解其獨特的破壞機制、平均應力的顯著危害、缺口敏感性的放大效應以及環境因素的潛在威脅，是成功進行抗疲勞設計和壽命預測的基礎。綜合運用 S-N 曲線法、應變-壽命法和斷裂力學方法，結合材料選擇、表面工程、合理的結構細節設計和嚴格的試驗驗證，才能有效提升構件在復雜拉伸循環載荷下的耐久性與可靠性。設計人員必須時刻警惕拉伸平均應力對疲勞壽命的侵蝕作用，并將其作為伸張疲勞控制的首要考量因素。
