硫印試驗：揭示鋼鐵中硫化物分布與偏析的經(jīng)典方法

引言
在鋼鐵材料的生產(chǎn)與質(zhì)量控制中，了解非金屬夾雜物，特別是硫化物（如MnS、FeS）的分布、形態(tài)和偏析情況至關(guān)重要。硫化物顯著影響鋼材的機(jī)械性能（如韌性、延展性）、加工性能（如熱脆性、切削性）以及耐蝕性。硫印試驗（Sulfur Printing Test）作為一種歷史悠久、操作相對簡便、結(jié)果直觀的宏觀檢驗方法，被廣泛應(yīng)用于評估鋼鐵鑄錠、鋼坯、鍛件、軋材及焊縫中硫的宏觀分布特征，是冶金實驗室和質(zhì)檢部門的重要工具之一。

一、 硫印試驗的基本原理

硫印試驗的核心原理基于硫化氫（H?S）與感光材料（通常是溴化銀相紙）之間的化學(xué)反應(yīng)：

1. 酸液反應(yīng)生成硫化氫： 將稀硫酸（通常為3-10%體積濃度）溶液均勻地涂抹或噴灑在清潔的鋼鐵試樣橫截面上。試樣中的硫化物（主要是MnS、FeS）與硫酸反應(yīng)，生成硫化氫氣體：

   MnS + H?SO? → MnSO? + H?S↑
   FeS + H?SO? → FeSO? + H?S↑

2. 硫化氫與溴化銀反應(yīng)： 將濕潤的溴化銀相紙（乳劑面朝下）緊密貼合在涂有酸液的試樣表面。反應(yīng)生成的硫化氫氣體擴(kuò)散到相紙上，與相紙乳劑層中的溴化銀（AgBr）發(fā)生反應(yīng)，生成棕黑色的硫化銀（Ag?S）沉淀：

   2AgBr + H?S → Ag?S↓ + 2HBr
   反應(yīng)生成的硫化銀斑點牢固地附著在相紙上。

3. 成像與固定： 反應(yīng)一定時間后（通常幾分鐘），移開相紙。此時，硫化氫產(chǎn)生多的地方（即試樣上硫化物富集區(qū)域），相紙上生成的硫化銀沉淀就多，顏色深（深棕色至黑色）；反之，硫含量低的地方，顏色淺或無色。隨后將相紙進(jìn)行定影（通常使用硫代硫酸鈉溶液）、水洗和干燥，即可得到永久性的硫印圖。印痕的深淺和分布直接反映了試樣截面上硫化物分布的宏觀狀況。

二、 硫印試驗的操作步驟

1. 試樣制備：

   • 選取具有代表性的鋼材部位（如鋼錠頭部、尾部，軋材橫截面，焊縫截面等）。
   • 對試樣表面進(jìn)行精加工（銑削、磨削或拋光），確保表面光潔、平整、無油污、無氧化皮、無劃痕。粗糙度Ra通常需達(dá)到1.6μm或更低。清潔的表面是獲得清晰印痕的關(guān)鍵。
   • 用溶劑（如丙酮、酒精）徹底清洗試樣表面，去除油脂和殘留磨料，然后干燥。

2. 相紙準(zhǔn)備：

   • 在暗室安全燈下（通常為紅色或琥珀色），根據(jù)試樣尺寸裁剪適當(dāng)大小的溴化銀相紙（通常使用光面相紙）。
   • 將相紙在流動的清水中充分浸透（約2-5分鐘），使其乳劑層充分溶脹，便于后續(xù)反應(yīng)。取出后瀝去多余水分（避免滴水）。

3. 酸液涂覆：

   • 將配制好的稀硫酸溶液（常用5%濃度）均勻地傾倒或噴灑在清潔干燥的試樣表面上，形成一層薄而均勻的液膜。避免酸液積聚或流淌。操作需迅速，以減少酸液蒸發(fā)。

4. 壓貼相紙：

   • 將浸濕的相紙（乳劑面朝下）迅速、準(zhǔn)確地覆蓋在涂有酸液的試樣表面。用軟橡膠輥、玻璃棒或戴手套的手從中心向四周滾壓或按壓，確保相紙與試樣表面緊密、無氣泡地貼合。此步驟需在安全燈下快速完成。

5. 反應(yīng)顯像：

   • 保持壓貼狀態(tài)，在室溫下靜置進(jìn)行反應(yīng)。反應(yīng)時間根據(jù)鋼種、硫含量、酸濃度和所需印痕深淺而定，通常在3-10分鐘范圍內(nèi)。可通過觀察相紙邊緣顏色變化初步判斷。

6. 終止反應(yīng)與定影：

   • 達(dá)到預(yù)定時間后，小心揭下相紙（避免滑動）。立即將相紙浸入定影液（如20-30%硫代硫酸鈉溶液）中，定影約5-15分鐘，以溶解掉未反應(yīng)的溴化銀，使圖像固定。期間輕輕攪動。

7. 水洗與干燥：

   • 將定影后的相紙在流動清水中徹底漂洗（至少20-30分鐘），去除殘留的定影液和可溶性鹽類，防止日后圖像褪色或變黃。
   • 將洗凈的相紙圖像面朝上平鋪在吸水紙上或懸掛晾干。避免高溫烘干以防卷曲。

8. 試樣后處理：

   • 立即用大量清水沖洗試樣表面殘留酸液，并用堿性溶液（如碳酸鈉溶液）中和，最后干燥并涂抹防銹油，防止腐蝕。

三、 硫印結(jié)果的判讀與分析

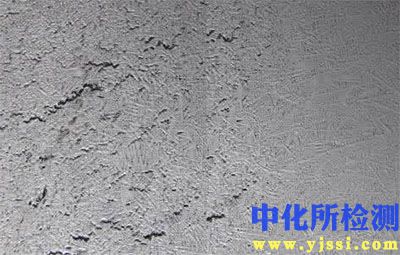

干燥后的硫印圖呈現(xiàn)深棕色至黑色的印痕圖案，其解讀要點如下：

• 印痕深淺： 直接對應(yīng)試樣表面下方一定深度內(nèi)硫化物含量的高低。顏色越深，表示該區(qū)域硫含量越高，硫化物越密集。
• 印痕形態(tài)與分布：
  • 均勻分布： 細(xì)小、相對均勻的斑點，表明硫化物在鋼中彌散分布良好，宏觀偏析輕微。這是理想狀態(tài)。
  • 偏析帶： 呈條帶狀（如沿軋制方向）或環(huán)狀（如在鑄錠橫截面上，常見于V形偏析區(qū)或中心偏析區(qū)）的深色區(qū)域，表明存在顯著的硫偏析。這是硫印最常揭示的重要信息。
  • 點狀聚集： 局部密集的深色斑點，可能指示硫化物夾雜的局部富集。
  • 枝晶間偏析： 在鑄態(tài)組織上，可能顯示出枝晶骨架的輪廓，深色區(qū)域?qū)?yīng)枝晶間富硫的殘余液相凝固區(qū)。
  • 焊縫分析： 可顯示焊縫金屬、熱影響區(qū)及母材中硫的分布差異，評估焊接材料的純凈度及稀釋情況。

四、 硫印試驗的應(yīng)用與價值

• 評估宏觀偏析： 是研究鋼錠、連鑄坯、大型鍛件中硫（及其他易偏析元素如P、C等，因伴隨偏析，其印痕分布常與S相關(guān)）的宏觀偏析程度、位置和形態(tài)（如V偏析、中心偏析、方框偏析）最直觀、有效的方法之一。
• 質(zhì)量控制： 用于監(jiān)控冶煉、澆鑄工藝的穩(wěn)定性，比較不同爐次、不同工藝條件下產(chǎn)品的偏析情況，作為產(chǎn)品分級的依據(jù)。
• 缺陷分析： 幫助追溯鋼材裂紋、分層、各向異性等缺陷的起源是否與硫化物偏析有關(guān)。
• 工藝研究： 優(yōu)化凝固條件（如冷卻速率、電磁攪拌）、連鑄參數(shù)（如拉速、過熱度）、軋制工藝等，以減少有害偏析。
• 材料選擇與評估： 比較不同鋼種或不同供應(yīng)商材料的純凈度和偏析控制水平。

五、 硫印試驗的局限性

• 半定量性： 主要反映硫的宏觀分布趨勢和相對含量差異，難以提供精確的絕對硫含量數(shù)值。
• 表面敏感性： 檢測的是試樣表層（反應(yīng)深度通常為幾十微米到一毫米左右，取決于鋼種和反應(yīng)時間）的硫分布，不能反映心部深層狀態(tài)（需結(jié)合其他方法如鉆屑分析）。
• 無法區(qū)分硫化物類型： 不能區(qū)分MnS、FeS或其他復(fù)雜硫化物。
• 操作影響： 結(jié)果受試樣表面狀態(tài)、酸濃度、反應(yīng)時間、壓貼緊密度、相紙批次等多種因素影響，需要標(biāo)準(zhǔn)化操作和經(jīng)驗。
• 安全與環(huán)保： 涉及強(qiáng)酸（硫酸）和劇毒氣體（硫化氫），必須在通風(fēng)良好的通風(fēng)櫥中進(jìn)行，操作人員需佩戴防護(hù)眼鏡、手套、口罩等。廢酸和定影液需妥善處理。
• 現(xiàn)代技術(shù)替代： 相對于直讀光譜、電子探針、硫分析儀等現(xiàn)代儀器方法，硫印在定量精度和微觀分析能力上存在不足，但其宏觀顯示的直觀性和低成本仍是其獨特優(yōu)勢。

六、 安全注意事項

• 通風(fēng)： 絕對必須在高效通風(fēng)櫥內(nèi)進(jìn)行所有涉及酸液涂覆和反應(yīng)的操作。 硫化氫（H?S）無色，有臭雞蛋味，但高濃度會麻痹嗅覺神經(jīng)，劇毒（遠(yuǎn)低于1%濃度即可致命），易燃易爆。
• 個人防護(hù)： 佩戴化學(xué)防護(hù)眼鏡、耐酸手套（如丁基橡膠）、實驗服。考慮使用防毒面具（針對H?S）。
• 酸液處理： 小心稀釋濃硫酸（將濃硫酸緩慢加入水中，邊加邊攪拌！切勿反之！）。避免皮膚和眼睛接觸酸液。
• 廢物處理： 反應(yīng)后的試樣、廢酸液、定影廢液需按危險化學(xué)品廢棄物規(guī)定收集和處理，不可隨意傾倒。
• 暗室安全： 遵守暗室操作規(guī)范。

硫印試驗憑借其操作簡便、成本低廉、結(jié)果直觀形象的特點，在鋼鐵材料宏觀偏析分析、工藝評估和質(zhì)量控制領(lǐng)域經(jīng)久不衰。它清晰地揭示了硫化物在鋼材截面上的宏觀分布和偏析狀況，為改進(jìn)生產(chǎn)工藝、提高鋼材質(zhì)量和追溯材料缺陷提供了關(guān)鍵信息。盡管存在半定量性和涉及安全風(fēng)險的局限，在嚴(yán)格遵守安全規(guī)程和標(biāo)準(zhǔn)化操作的前提下，硫印試驗仍然是冶金工作者手中一項不可或缺的經(jīng)典宏觀檢驗技術(shù)。理解其原理、掌握正確操作方法并準(zhǔn)確解讀硫印圖，對于深入認(rèn)識鋼鐵材料的凝固行為和質(zhì)量特性具有重要意義。
