高溫壓力試驗：材料與部件在極限環境下的可靠性驗證

核心原理：熱、力與時間的協同作用

高溫壓力試驗是一種綜合性的環境可靠性測試方法，其核心目標在于評估材料、零部件或完整產品在同時承受高溫環境和施加壓力載荷條件下的物理、化學性能變化、結構完整性及功能可靠性。

• 高溫效應： 高溫會顯著改變材料的基本性質：
  • 材料軟化： 金屬材料屈服強度、彈性模量下降；高分子材料可能軟化、熔融或玻璃化轉變溫度（Tg）被超越。
  • 加速化學反應： 氧化、分解、交聯、水解等反應速率大幅提升（遵循阿倫尼烏斯公式）。
  • 熱膨脹： 不同材料或結構內部熱膨脹系數不匹配導致熱應力。
  • 蠕變與應力松弛： 材料在低于屈服強度的恒應力下隨時間持續變形（蠕變），或在恒應變下應力隨時間衰減（松弛）。
• 壓力效應： 施加的壓力載荷直接作用于測試對象：
  • 機械應力： 可能導致塑性變形、裂紋萌生與擴展。
  • 密封性能挑戰： 對密封件、連接界面產生巨大考驗。
  • 結構穩定性： 可能導致失穩、屈曲（對于薄壁結構）。
• 協同效應： 高溫與壓力的共同作用遠非兩者作用的簡單疊加：
  • 加速蠕變： 高溫極大加劇了壓力載荷下的蠕變速率。
  • 降低材料強度： 高溫削弱材料抵抗壓力變形的能力。
  • 加劇失效模式： 密封失效、泄漏、破裂、變形等失效模式在高熱高壓下更易發生，且發生時間提前。
  • 復雜老化： 材料可能在熱、氧、壓力應力聯合作用下發生復雜的退化反應。

試驗系統構成：構建嚴苛環境的精密裝置

實現高溫壓力試驗依賴于一套集成度高、控制精密的專用設備系統：

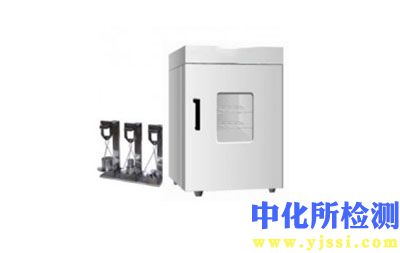

1. 高溫壓力試驗箱：

   • 加熱系統： 通常采用電加熱元件（如電阻絲、硅碳棒、紅外加熱器）。要求溫度分布均勻（需滿足相關標準，如±X℃內），升降溫速率可控，最高溫度可達數百度甚至上千攝氏度。
   • 壓力容器/腔室： 核心承壓部件，需由高強度材料（如特種合金鋼）制成，具備極高的承壓能力和密封性。配備多重安全泄壓裝置（爆破片、安全閥）。
   • 加壓系統： 根據介質不同，可能是：
     • 氣體加壓： 使用高壓氣瓶（惰性氣體如N?常用）配合精密調壓閥、增壓泵。
     • 液體加壓： 使用液壓泵站，油或水作為傳壓介質。
     • 介質注入系統: 有時需在高溫高壓下引入特定液體或氣體介質（如油、水蒸氣、腐蝕性氣體）。
   • 保溫與隔熱： 高效保溫層減少熱量損失，保護外部結構；內部隔熱層防止加熱元件直接輻射被測件或影響溫度均勻性。
   • 密封結構： 特殊的門密封（金屬纏繞墊、O圈等）和引線密封（用于傳感器、電源線穿過腔體）是關鍵難點，必須耐高溫高壓。

2. 精確控制系統：

   • 溫度控制： 基于腔體內多點熱電偶或RTD傳感器的反饋，PID算法精確調節加熱功率，實現溫度設定值的精確跟蹤與穩定。
   • 壓力控制： 通過壓力傳感器反饋，調節進氣/液閥或增壓泵，實現壓力的閉環控制，保持設定壓力恒定或按程序變化。
   • 程序控制： 可預設復雜的溫度-壓力-時間剖面（Profile），模擬實際工況（如啟動-運行-停機循環、壓力波動）。
   • 安全監控： 超溫、超壓、泄漏、冷卻水故障等連鎖保護系統，確保試驗安全。

3. 數據采集與監測系統：

   • 內置傳感器： 監測腔體溫度、壓力、介質狀態（如流量）。
   • 被測件參數監測 (可選)： 通過專用密封引線裝置，可將應變片、位移傳感器、熱電偶、泄漏檢測傳感器等接入被測件，實時監測其變形、應變、溫度、內部壓力、泄漏情況等。
   • 數據記錄： 高速、高精度采集所有關鍵參數，用于后續分析。

標準化試驗流程：科學性與可重復性的保障

嚴謹?shù)脑囼灹鞒淌谦@得可靠數據的基礎：

1. 前期準備：

   • 明確目的與標準： 依據產品實際應用場景、失效模式分析或相關行業/國家標準（如ISO, ASTM, MIL-STD, GB等）確定試驗條件（溫度范圍、壓力范圍、保壓時間、溫變速率、介質）和接受/失效判據。
   • 樣品準備： 樣品狀態（如熱處理、表面處理）、尺寸、數量需符合要求。必要時進行預處理（如清潔、干燥）。
   • 儀器校驗： 確保溫度、壓力傳感器及測量系統在有效期內且校準準確。
   • 安全確認： 檢查設備各安全裝置（泄壓閥、連鎖）功能正常，試驗區域符合安全規范。

2. 樣品安裝：

   • 將樣品按設計要求固定在試驗腔內的支架或工裝上，確保受力方向真實模擬工況。
   • 謹慎連接必要的監測傳感器引線，確保密封可靠。
   • 安裝輔助裝置（如泄漏檢測接口）。

3. 試驗執行：

   • 密封與預檢： 關閉并鎖緊試驗箱門，進行低壓力下的初步密封性檢查。
   • 介質填充（如需）： 按需注入試驗介質（氣體或液體）。
   • 程序啟動： 啟動預設的溫-壓-時間程序。典型過程：
     • 升溫升壓階段： 按設定速率升高溫度和壓力（可能同步或分步）。
     • 保溫保壓階段（Dwell）： 在目標溫度和壓力下保持規定時間（通常是最關鍵階段，用于評估長期性能）。
     • 循環階段（可選）： 重復進行溫度/壓力的升降變化。
     • 降溫降壓階段： 試驗結束，按安全規程降溫降壓（尤其降壓需緩慢，防止樣品或系統受損）。
   • 實時監控： 全程密切監視設備運行狀態、控制參數、樣品監測數據及安全報警。

4. 試驗后處理：

   • 安全開箱： 確認腔體內溫度、壓力降至安全范圍后，方可開啟。
   • 樣品取出與檢查：
     • 目視檢查：變形、變色、開裂、泄漏痕跡、密封件狀態等。
     • 尺寸測量：對比試驗前后關鍵尺寸變化。
     • 功能測試：檢查樣品是否仍能正常工作（如閥門啟閉、電路導通）。
     • 無損檢測（可選）：如X射線、超聲波檢查內部缺陷。
     • 破壞性分析（可選）：如金相分析、力學性能測試、化學成分分析，深入探究失效機理。
   • 數據分析與報告： 整理所有過程數據和檢查結果，對比試驗前后狀態，根據預定判據評估樣品是否通過試驗，撰寫詳細試驗報告，包含試驗條件、過程記錄、結果分析、失效模式（如發生）及。

廣泛應用范疇：從太空到深海

高溫壓力試驗是眾多高要求行業的必備驗證手段：

• 航空航天：
  • 發動機熱端部件（渦輪葉片、燃燒室）在高溫燃?xì)夂碗x心力下的蠕變、氧化、疲勞。
  • 液壓系統、燃油系統管路及密封件在高溫高壓燃油/液壓油下的耐久性與密封性。
  • 艙體密封結構在氣密性要求下的耐壓與熱變形能力。
• 能源電力：
  • 石油天然氣：井下工具、閥門、法蘭、管道密封在高溫高壓油氣環境下的密封可靠性、抗腐蝕性、應力腐蝕開裂（SCC）。
  • 火力/核能發電：鍋爐管道、蒸汽閥門、反應堆壓力容器材料在高溫高壓蒸汽下的蠕變壽命、老化性能。
• 汽車工業：
  • 發動機缸體、缸蓋、排氣系統部件在高溫高壓燃?xì)庀碌臒釞C(jī)械疲勞、密封性能。
  • 渦輪增壓器殼體、冷卻系統部件在高溫高壓下的可靠性。
  • 新能源汽車電池包殼體、冷卻系統的密封性及在熱失控極端壓力下的防護能力評估。
• 化工過程：
  • 反應釜、壓力容器、管道、閥門、密封件在高溫高壓及可能腐蝕性介質下的長期服役安全性、材料相容性。
• 材料研發：
  • 評估新型金屬合金、陶瓷、復合材料、高分子材料（如密封材料、絕緣材料）在模擬服役環境下的性能極限、失效機制和長期壽命預測。
• 電子電器：
  • 特殊應用（如井下儀器、航空電子）的封裝殼體、連接器在高熱高壓環境下的密封性、絕緣性、結構完整性。

安全與規范性考量：不可逾越的紅線

高溫壓力試驗涉及顯著風險，必須將安全置于首位并嚴格遵守規范：

• 爆炸風險： 壓力容器失效是最大危險源。
  • 設計制造合規： 容器必須按嚴格規范（如ASME Boiler & Pressure Vessel Code, PED）設計、制造、檢驗、認證。
  • 安全泄壓裝置： 爆破片、安全閥是最后防線，必須定期校驗且排壓能力足夠。
  • 定期檢驗： 嚴格執行壓力容器的周期性無損檢測（NDT）和水壓試驗。
• 高溫風險： 燙傷、火災。
  • 有效隔熱與防護： 高溫外表面需有效隔熱并設置防護欄/警示。
  • 防火措施： 試驗區域禁止易燃物，配備消防器材。
• 介質風險：
  • 有毒/可燃介質： 使用此類介質需在專門設計的防爆、通風系統中進行，配備氣體檢測報警儀。
  • 窒息風險： 使用惰性氣體（N?）時，注意密閉空間通風。
• 操作規范：
  • 嚴格培訓： 操作人員須經專業培訓并考核合格，熟知設備性能、操作流程及應急預案。
  • 遵守規程： 嚴禁超溫超壓運行，嚴格按程序升降溫降壓。
  • 防護裝備： 佩戴隔熱手套、防護面罩、安全鞋等。
• 應急響應： 制定清晰的應急預案（如泄漏、超壓、火災），并定期演練。確保緊急停機按鈕功能可靠。

：應對極端挑戰的關鍵基石

高溫壓力試驗作為一種模擬極端服役環境的強有力工具，為材料、部件及系統在高溫高壓協同作用下的性能表現、失效機理和長期可靠性提供了至關重要的科學數據。其核心價值在于通過加速試驗，提前暴露潛在的設計缺陷、材料弱點或工藝問題，為產品的設計優化、質量控制、壽命評估和安全運行提供堅實依據。隨著技術的發展，對高溫高壓環境下的可靠性要求不斷提升，高溫壓力試驗的方法、設備精度和標準化也將持續發展和完善，推動著各個尖端領域的產品向著更安全、更可靠、更長壽命的方向邁進。

主要高溫壓力試驗標準參數范圍示例參考

注意：具體試驗條件需嚴格依據產品規范或相關標準確定，此表僅為常見范圍示意。
