電子探針X射線顯微分析：揭秘微區成分的利器

導言
在探索材料微觀世界的奧秘時，精準獲取微小區域（微米尺度）的化學成分信息至關重要。電子探針X射線顯微分析（Electron Probe Micro-Analysis, 簡稱EPMA），作為一種經典的微區成分分析技術，以其高空間分辨率、高分析精度和強大的定量能力，在材料科學、地質學、冶金學、考古學等領域發揮著不可替代的作用。它如同材料科學家手中的“成分顯微鏡”，能夠揭示樣品微區的元素組成及其分布規律。

一、 技術原理與核心組件

電子探針的核心在于利用聚焦的電子束轟擊固體樣品表面，激發樣品原子產生特征X射線，并通過分析這些X射線的波長或能量來鑒定元素種類，測量其含量。

1. 電子光學系統：

   • 電子槍： 通常采用熱場發射或鎢燈絲，產生高亮度電子束。
   • 電磁透鏡： 包含聚光鏡和物鏡，將電子槍發射的電子束聚焦成極細的探針（束斑直徑可小至幾十納米至幾微米），并精確轟擊到樣品表面的特定微區。
   • 掃描線圈： 使電子束在樣品表面進行光柵式掃描，實現元素面分布分析。

2. 樣品室：

   • 放置待測樣品，需保持高真空環境（避免氣體分子散射電子和吸收X射線）。
   • 配備精密移動裝置，用于定位分析區域。
   • 通常要求樣品表面平整、導電（非導電樣品需噴鍍導電膜）。

3. X射線信號檢測系統：

   • 波長色散譜儀： 這是電子探針實現高精度定量分析的核心。它利用已知晶格間距的分光晶體（如LiF, PET, TAP等），根據布拉格定律（nλ = 2d sinθ）對特征X射線進行分光。通過精確測量衍射角θ，即可確定X射線的波長λ，從而鑒定元素。探測器（正比計數器）記錄衍射強度。WDS具有極高的波長分辨率和峰背比，能有效分離譜線干擾，實現ppm級的微量成分檢測和精確的定量分析。
   • 能量色散譜儀： 利用半導體探測器（如Si(Li)或SDD）直接測量X光子的能量。不同元素產生的X光子能量不同，探測器輸出脈沖信號幅度與光子能量成正比。多道分析器將脈沖按幅度分類并計數，形成X射線能譜。EDS可同時接收并快速顯示樣品中所有可測元素的譜線，分析速度快，便于快速定性或半定量分析，但其能量分辨率低于WDS，對輕元素和微量元素的檢測能力相對較弱。

4. 信號處理與控制系統：

   • 控制電子束掃描、樣品臺移動、譜儀分光晶體和探測器的運動。
   • 采集、處理并顯示X射線信號（譜線強度、面分布圖、線掃描圖）。
   • 執行定量分析計算程序。

二、 工作模式與應用信息獲取

電子探針通過不同的工作模式獲取豐富的微區成分信息：

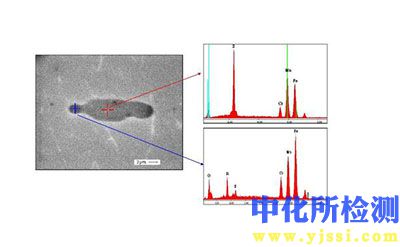

1. 點分析：

   • 電子束固定轟擊樣品表面一個微區點。
   • 定性分析： 獲取該點的X射線譜（WDS或EDS），識別存在的元素。
   • 定量分析： 測量選定元素特征X射線的強度，通過與已知成分的標準樣品比較（采用ZAF或φ(ρz)等修正算法），計算出該點各元素的質量百分含量或原子百分比。這是EPMA最核心的功能，精度通常優于1%相對誤差。

2. 線掃描分析：

   • 電子束沿樣品表面預先設定的一條直線軌跡進行掃描。
   • 記錄選定元素特征X射線強度沿該直線的變化。
   • 應用： 研究元素在界面（如晶界、相界）、擴散層、鍍層等區域的濃度梯度分布。

3. 面分布分析：

   • 電子束在選定區域內進行二維光柵掃描。
   • 同步記錄一個或多個元素特征X射線強度，形成元素濃度分布的二維圖像（X射線面分布圖）。
   • 應用： 直觀顯示樣品微區內不同相、夾雜物、偏析區域等的化學成分差異和空間分布形態。結合背散射電子像（BSE，反映原子序數襯度）或二次電子像（SE，反映形貌），可進行更準確的相鑒定。

三、 技術優勢與核心價值

1. 高空間分辨率： 得益于高度聚焦的電子束，其微區分析能力通常在微米量級（約1微米），結合場發射電子槍可達亞微米級，能分析微小顆粒、薄膜、界面等。
2. 高分析精度與準確性： 特別是采用WDS進行定量分析時，精度高，相對誤差通常小于1-2%。對微量元素的檢出限可達ppm級別。
3. 強大的定量能力： 基于完善的物理模型和標準樣品，可對絕大多數元素（Be4~U92）進行可靠的定量分析。
4. 元素分布可視化： 點、線、面分析結合，提供直觀的元素空間分布信息。
5. 非破壞性（相對）： 對樣品造成的損傷較?。ㄖ饕从陔娮邮Z擊和熱效應），通常可進行重復分析（對束流敏感的樣品除外）。

四、 典型應用領域

1. 地質礦物學：

   • 礦物鑒定（主量、微量成分分析）。
   • 巖石微區成分分析（礦物共生組合、環帶結構）。
   • 礦床成因研究（元素賦存狀態、遷移富集規律）。
   • 隕石、月巖等天體樣品分析。

2. 材料科學與工程：

   • 金屬與合金的相分析、析出相鑒定、成分偏析研究。
   • 夾雜物、第二相粒子的定性與定量分析。
   • 涂層、鍍層、薄膜的成分與厚度分析。
   • 焊接接頭、擴散偶的成分分布研究。
   • 陶瓷、玻璃、耐火材料的相組成與微區成分分析。
   • 半導體材料雜質與摻雜分布分析。

3. 考古學與文物保護：

   • 古代陶瓷、玻璃、金屬器物、顏料等的成分與工藝研究。
   • 文物腐蝕產物分析。

4. 法證科學：

   • 微量物證（如玻璃碎片、油漆碎片、槍擊殘留物）的成分比對分析。

5. 生物學（特殊制樣后）：

   • 生物礦物、病理礦化沉積物的成分分析（需特殊樣品制備）。

五、 技術局限性與注意事項

1. 樣品要求：

   • 通常要求固體、平整、導電（非導電樣品需噴鍍導電膜）。
   • 真空環境要求限制了易揮發、含水性樣品的分析。
   • 電子束轟擊可能引起樣品損傷（熱損傷、輻照損傷、電荷積累）或成分改變（輕元素遷移、揮發）。

2. 分析深度與空間分辨率：

   • X射線信號來源于電子束與樣品相互作用產生的“梨形”作用體積（深度約1-3微米），限制了真正的表面分析能力（深度<100nm）。
   • 空間分辨率受束斑尺寸和信號產生體積的共同限制，并非束斑多小就能分析多小區域。

3. 輕元素分析挑戰：

   • 超輕元素（H, He, Li）無法檢測。
   • 輕元素（Be, B, C, N, O, F）的特征X射線能量低、產額低、易被吸收，定量分析難度較大，需要特殊條件（如低束流、特殊晶體、超薄窗口或無窗探測器）和謹慎修正。

4. 定量分析的復雜性：

   • 需要成分匹配良好的標準樣品。
   • 需要復雜的基體效應修正（原子序數效應Z、吸收效應A、熒光效應F）。
   • 分析速度相對較慢（尤其WDS）。

六、 發展前景與總結

電子探針X射線顯微分析技術自誕生以來，雖面臨掃描電鏡/能譜（SEM/EDS）等技術的競爭，但其在微米尺度上實現高精度、高準確度定量分析的能力，以及WDS在微量元素和譜線干擾分辨方面的獨特優勢，使其在眾多研究領域仍占據核心地位。未來，該技術的發展將聚焦于：

• 更高空間分辨率： 結合場發射電子槍和更齊全的電子光學設計。
• 更快分析速度： 發展多道WDS檢測系統、更快的探測器。
• 更智能的數據處理： 應用人工智能進行譜圖解析、相識別和定量修正。
• 聯用技術發展： 與聚焦離子束（FIB）、拉曼光譜、陰極熒光（CL）等技術聯用，提供更全面的微區信息（成分、結構、形貌、光學性質等）。

總之，電子探針X射線顯微分析作為一項成熟的微區成分分析技術，憑借其卓越的定量分析精度、高空間分辨率和直觀的元素分布成像能力，在揭示材料微觀世界的成分奧秘方面持續發揮著關鍵作用，是科學研究與工業分析不可或缺的重要工具。
