落鏢沖擊試驗：評估材料抗沖擊性能的關(guān)鍵方法

引言
在材料科學與工程領(lǐng)域，評估材料，特別是薄膜、薄片及涂層等柔性或半剛性材料在動態(tài)沖擊載荷下的抗破壞能力至關(guān)重要。落鏢沖擊試驗作為一種標準化、廣泛應(yīng)用的測試手段，為量化材料的抗沖擊韌性提供了可靠依據(jù)，對產(chǎn)品研發(fā)、質(zhì)量控制和性能預測具有不可替代的作用。

一、原理與核心定義
落鏢沖擊試驗的核心原理模擬了物體從高處自由下落撞擊材料表面的動態(tài)過程。其核心在于測量特定條件下，使試樣發(fā)生規(guī)定比例（通常為50%）破壞（如破裂或穿孔）所需的沖擊能量。該能量通過以下關(guān)鍵參數(shù)體現(xiàn)：

1. 落鏢質(zhì)量 (m)：標準化的鏢體重量（單位：克或千克）。
2. 跌落高度 (h)：鏢體從釋放點到試樣表面的垂直距離（單位：米或毫米）。
3. 沖擊能量 (E)：由公式 E = m * g * h 計算得出（g為重力加速度，通常取9.8 m/s²），單位常用毫焦耳(mJ)或焦耳(J)。

試驗目標即確定在特定試驗方法下，導致50%試樣失效的沖擊能量值，稱為落鏢沖擊強度（常用單位：g 或 mJ，需注意其物理意義實為能量）。

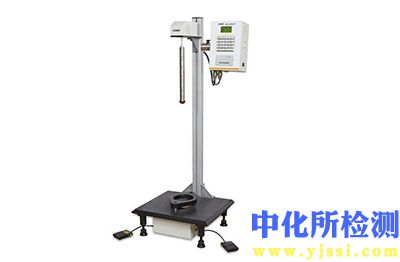

二、試驗設(shè)備構(gòu)成
一套標準的落鏢沖擊試驗系統(tǒng)通常包含以下核心組件：

1. 釋放裝置：位于垂直導桿頂部的電磁或氣動夾具，用于夾持并瞬間釋放落鏢，確保其自由下落且無初始旋轉(zhuǎn)。
2. 垂直導桿：提供光滑、低摩擦的垂直軌道，保證落鏢沿預定路徑垂直下落。
3. 標準落鏢：具有特定幾何形狀（常見為半球形、球形或帶法蘭的圓柱形沖頭）和規(guī)定質(zhì)量的沖擊頭。沖頭直徑是重要參數(shù)，需符合標準要求。
4. 試樣夾具：位于導桿正下方，用于牢固、平整地夾持試樣，通常為環(huán)形夾具，中心開孔使落鏢能沖擊試樣中心區(qū)域。夾具需確保試樣在沖擊前處于張緊無褶皺狀態(tài)。
5. 底座/砧座：位于試樣夾具下方，提供剛性支撐。其表面形狀（平面或特定輪廓）和尺寸根據(jù)標準規(guī)定。
6. 高度測量與調(diào)整系統(tǒng)：精確測量和設(shè)定落鏢的跌落高度。
7. 安全防護裝置：透明防護罩等，防止碎片飛濺，保障操作人員安全。

三、標準測試流程
試驗需嚴格遵循相關(guān)國際或國家標準（如ASTM D1709、ISO 7765-1/-2、GB/T 9639等），主要步驟包括：

1. 試樣制備：按標準規(guī)定從材料上裁切足夠數(shù)量、尺寸一致的試樣。
2. 狀態(tài)調(diào)節(jié)：試樣在規(guī)定的溫度、濕度環(huán)境下放置足夠時間，達到平衡狀態(tài)。
3. 設(shè)備校準：確認落鏢質(zhì)量、跌落高度測量精度、導桿垂直度等符合要求。
4. 安裝試樣：將試樣平整、無張力地夾持在夾具中。
5. 選擇起始點：根據(jù)經(jīng)驗或預估，選擇一個初始跌落高度（或初始質(zhì)量）。
6. 釋放落鏢：將落鏢提升至選定高度，釋放使其自由下落沖擊試樣中心。
7. 結(jié)果判定：立即檢查試樣是否發(fā)生破壞（通常定義為肉眼可見的完全穿孔或裂紋）。記錄結(jié)果（通過/失敗）。
8. 調(diào)整參數(shù)：根據(jù)“階梯法”（如Bruceton Staircase法）或“比例法”（如Probit分析法）系統(tǒng)性地調(diào)整下一個試樣的跌落高度（或落鏢質(zhì)量），目標是找到50%破壞概率點。
9. 重復測試：重復步驟4-7，直至獲得足夠數(shù)據(jù)點（通常20個以上有效試樣）。
10. 計算沖擊強度：利用統(tǒng)計方法（如最大似然估計）計算導致50%試樣失效的落鏢質(zhì)量（A法）或沖擊能量（B法），此值即為該材料的落鏢沖擊強度。

四、關(guān)鍵參數(shù)與影響因素四、關(guān)鍵參數(shù)與影響因素**
試驗結(jié)果受多種因素影響，需嚴格控制：

1. 落鏢幾何形狀與質(zhì)量：沖頭直徑、曲率半徑、總質(zhì)量直接影響沖擊接觸面積和壓強。
2. 跌落高度：決定沖擊速度和能量。
3. 試樣狀態(tài)：
   • 厚度：是影響結(jié)果的最顯著因素之一，通常需明確報告。
   • 均勻性：厚度不均、缺陷、內(nèi)應(yīng)力等導致結(jié)果分散。
   • 溫濕度：高分子材料性能對環(huán)境溫濕度敏感，狀態(tài)調(diào)節(jié)至關(guān)重要。
4. 夾持條件：夾具尺寸、夾持力大小影響試樣在沖擊時的約束狀態(tài)和應(yīng)力分布。
5. 砧座形狀：平面砧座與**：平面砧座與有輪廓砧座（如用于測試氣囊織物）的支撐條件不同。
6. 沖擊速度：雖然由高度決定，但速度本身也影響材料的應(yīng)變率敏感性。

五、應(yīng)用價值與結(jié)果解讀
落鏢沖擊試驗數(shù)據(jù)廣泛應(yīng)用于：

1. 材料研發(fā)與篩選：比較不同配方、工藝或類型材料的抗沖擊性能優(yōu)劣。
2. 質(zhì)量控制：作為原材料進貨檢驗和產(chǎn)品出廠檢驗的關(guān)鍵指標，確保批次一致性。
3. 產(chǎn)品性能預測：評估材料在運輸、使用過程中抵抗意外沖擊（如跌落、硬物撞擊）的能力，對包裝保護性、產(chǎn)品耐用性至關(guān)重要。
4. 標準符合性驗證：滿足特定行業(yè)或產(chǎn)品標準對沖擊強度的強制要求。
5. 破壞形態(tài)分析：觀察試樣破壞模式（脆性斷裂、韌性穿孔、延展變形等），輔助分析失效機理。

解讀要點：

• 數(shù)值意義：報告的落鏢沖擊強度（質(zhì)量或能量值）越高，表明材料在特定測試條件下抵抗該類型沖擊破壞的能力越強。
• 條件依賴性：結(jié)果僅在特定標準、特定參數(shù)（如沖頭直徑、試樣厚度）下有效，不可直接跨標準或跨厚度比較。比較不同材料或批次時，必須在完全相同的測試條件下進行。
• 統(tǒng)計特性：結(jié)果是基于概率（50%失效）的統(tǒng)計值，理解其統(tǒng)計意義和置信區(qū)間很重要。
• 破壞模式：結(jié)合破壞形態(tài)分析，能更全面地理解材料性能。

落鏢沖擊試驗憑借其原理清晰、操作相對簡便、結(jié)果量化可比的優(yōu)勢，成為評價薄膜、薄板、涂層及紡織品等材料動態(tài)抗沖擊性能的基石性測試方法。通過嚴格遵循標準流程、精確控制試驗參數(shù)并科學解讀數(shù)據(jù)，該試驗為材料性能評估、產(chǎn)品質(zhì)量保障及失效分析提供了不可或缺的技術(shù)支撐，在包裝、塑料、建筑、汽車、電子等多個工業(yè)領(lǐng)域發(fā)揮著關(guān)鍵作用。理解其原理、局限性和結(jié)果解讀方法，是有效利用這一工具的前提。
