循環熱沖擊測試：材料與產品可靠性驗證的核心方法

副標題：理解原理、應用與失效機制

循環熱沖擊測試（Cyclic Thermal Shock Testing）是評估材料、電子元器件、組件乃至整機產品在極端溫度快速交替變化環境下耐受能力的關鍵環境應力篩選手段。它通過模擬產品在實際使用、運輸或存儲過程中可能遭遇的劇烈溫度變化，加速暴露潛在的設計缺陷和制造薄弱環節。

一、測試基本原理與目的

該測試的核心在于制造極端的溫度梯度和快速的溫度轉換速率。將被測單元（DUT）反復暴露在兩個設定的極端溫度（如-55℃至+125℃）下，并在極短時間內（通常數秒至數十秒）完成溫度切換。每個溫度點保持足夠時間（駐留時間）使DUT整體達到溫度穩定（熱平衡）。

• 核心目的：
  • 誘發熱機械應力： 不同材料熱膨脹系數（CTE）的差異，在溫度劇變時產生內應力。
  • 加速疲勞失效： 循環應力使微裂紋萌生、擴展，加速焊點疲勞、界面分層、材料脆化等失效。
  • 篩選早期故障： 暴露因材料缺陷、工藝不良（如虛焊、空洞）、設計容差不足導致的潛在故障。
  • 評估可靠性裕度： 驗證產品在預期壽命內承受溫度沖擊循環的能力，是否符合設計目標與行業規范。

二、關鍵測試參數

測試的有效性取決于對以下參數的精確控制與設定：

1. 溫度范圍： 設定高溫點（T_high）和低溫點（T_low）。范圍需反映產品可能經歷的最嚴酷環境或根據相關標準（如MIL-STD, JESD22-A104, IEC 60068-2-14）確定。
2. 駐留時間： DUT在每個極端溫度下保持的時間。需確保DUT內部達到熱平衡（通常基于其熱質量和熱傳導特性確定），過短會導致應力施加不充分，過長則增加不必要的測試時間。
3. 轉換時間： 溫度箱內空氣從T_high轉換到T_low（或反之）所需時間。這是測試嚴酷度的關鍵指標。時間越短，產生的熱沖擊越劇烈，應力越大。轉換時間通常在5秒到1分鐘之間設定。
4. 循環次數： 完成一次“高溫駐留 -> 轉換到低溫 -> 低溫駐留 -> 轉換回高溫”定義為一個循環。循環次數根據產品預期壽命、應用場景嚴酷度和所需置信度水平確定，可從數十次到數千次不等。
5. 溫度轉換速率： 通常指溫箱內空氣溫度的變化速率（℃/min）。它與轉換時間直接相關，是衡量溫箱性能的重要指標。高轉換速率（如>30℃/min）是產生有效熱沖擊的前提。

三、典型測試設備與方法

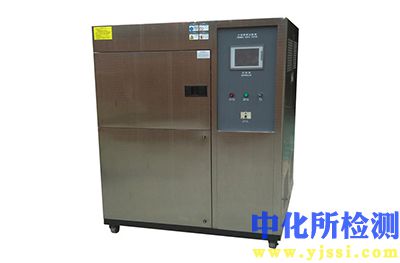

1. 兩箱法： 最常用方法。使用兩個正規的溫箱（高溫箱和低溫箱）。通過自動傳送裝置（吊籃或移動平臺），將DUT在兩個箱體間快速轉移。此方法轉換時間最短（可達幾秒），熱沖擊最劇烈。
2. 三箱法： 在高溫箱和低溫箱之間增加一個溫區（常為室溫區）。DUT在轉換過程中需經過該溫區。轉換時間通常比兩箱法長，但可以減少極端溫差直接接觸帶來的冷凝/結霜風險。
3. 單箱法（液槽法）： 將DUT浸入兩種不同溫度的液體介質（如硅油、液氮）中實現轉換。能提供極高的傳熱速率和轉換速率（毫秒級），適用于芯片級或小尺寸樣品。需考慮液體兼容性問題和樣品清潔。

四、主要應用領域

• 電子行業： 評估PCB、IC封裝、焊點、連接器、電容電感等元器件及組裝件（PCBA、模塊）的抗熱疲勞能力。是汽車電子、航空航天電子、通信設備可靠性驗證的必做項目。
• 材料科學： 研究涂層、復合材料、陶瓷、金屬合金等在熱循環下的界面結合強度、開裂、剝落、相變等行為。
• 汽車工業： 驗證發動機艙內電子模塊、傳感器、照明組件、電池系統（尤其是電芯間連接）等在冷啟動、極端氣候下的可靠性。
• 航空航天： 模擬太空環境或高速飛行器表面經歷的劇烈溫度變化，驗證關鍵部件的生存能力。
• 消費電子： 測試手機、可穿戴設備等在用戶環境（如嚴寒戶外進入溫暖室內）反復變化下的耐久性。

五、典型失效模式

循環熱沖擊引發的失效通常表現為由熱膨脹失配應力導致的疲勞損傷：

1. 焊點開裂/斷裂： 錫鉛焊料、無鉛焊料（如SAC305）或BGA焊球在反復應力下疲勞斷裂。芯片封裝（如QFN、BGA）的角部焊點通常最先失效。
2. 界面分層： 芯片與基板（Die Attach）、基板與PCB（Underfill失效）、多層陶瓷電容（MLCC）內部電極層間、涂層與基材間的界面分離（Delamination）。
3. 元器件開裂： MLCC陶瓷體開裂、大尺寸芯片（Die Cracking）、電感磁芯斷裂。
4. 導線/鍵合斷裂： 器件內部的鍵合線（Wire Bond）或外引線疲勞斷裂。
5. 密封失效： 密封元器件（如光耦、繼電器）殼體或引腳處的密封材料失效，導致氣體泄漏或濕氣侵入。
6. 材料性能退化： 高分子材料、彈性體（如密封圈）變脆、硬化、龜裂；導熱界面材料老化失效。

六、測試執行與結果分析要點

1. 樣品準備與監控： DUT通常處于非工作狀態下測試。高可靠性測試可能要求部分樣品在測試過程中或間隔期通電進行功能監測（在線監測）。
2. 中間檢查： 在設定循環間隔進行檢查（外觀檢查、功能測試、必要時進行無損檢測如X-ray、超聲掃描）。
3. 失效判據： 明確界定失效標準（如參數漂移超限、功能異常、物理損傷）。
4. 失效分析： 對失效樣品進行細致的解剖分析（切片、SEM/EDS、金相顯微鏡等），確定失效機理和根本原因（設計、材料、工藝）。
5. 結果解讀： 結合循環次數、失效模式、失效分布，評估產品的可靠性水平，為設計改進、工藝優化和質量控制提供依據。需注意實驗室加速測試與現場失效的關聯性模型。

七、設備選型與實施考量

• 溫度范圍與速率： 選擇能滿足最嚴酷測試條件要求（范圍廣、速率快）的設備。
• 箱體容量與負載： 確保測試箱能容納樣品及其承載裝置，并在滿載時仍能達到規定的轉換速率。
• 均勻性與穩定性： 箱內溫度均勻性和控制穩定性至關重要。
• 自動化與數據記錄： 自動化的樣品轉移、精確的溫控和數據記錄系統保證測試的一致性和可追溯性。
• 安全與維護： 考慮設備安全性（高溫、低溫、機械運動）和維護需求（制冷劑、加熱器、傳動部件）。

循環熱沖擊測試是一種不可或缺的可靠性強化試驗。通過可控的、劇烈的溫度循環應力，它能有效揭示產品在熱機械疲勞方面的薄弱點，顯著縮短產品可靠性評估周期。深入理解其原理、合理設置參數、準確識別失效模式并應用于產品設計和工藝改進，是提升產品在嚴苛溫度環境下的耐久性和長期可靠性的關鍵保障。該測試廣泛應用于各個對產品質量和壽命有高要求的領域，是確保產品能否經受住現實世界挑戰的重要試金石。
