落錘沖擊測試：材料與構件抗沖擊性能評估的關鍵手段

副標題：原理、方法與應用深度解析

落錘沖擊測試是一種廣泛用于評估材料或構件在高速沖擊載荷下力學行為和破壞模式的標準化試驗方法。它通過模擬現實中的沖擊事件（如墜落、碰撞），為產品設計、材料選擇、質量控制及安全評價提供關鍵數據。

一、 測試原理與力學基礎

該測試的核心原理是能量轉化。將已知質量的錘頭（沖擊錘）提升至預定高度，使其獲得相應的重力勢能。釋放后，錘頭自由下落，勢能轉化為動能沖擊置于砧座上的試樣。通過測量：

• 沖擊能量: 預設高度決定初始沖擊能量。
• 試樣響應: 試樣是否破裂、破裂模式（脆性/韌性）、吸收的能量。
• 沖擊力/加速度（可選）: 使用附加傳感器測量沖擊過程中的力-時間或加速度-時間曲線。

可以定量分析材料的抗沖擊強度、韌性、脆性轉變溫度、能量吸收能力等關鍵性能指標，揭示其在動態載荷下的失效機理。

二、 測試裝置核心組件

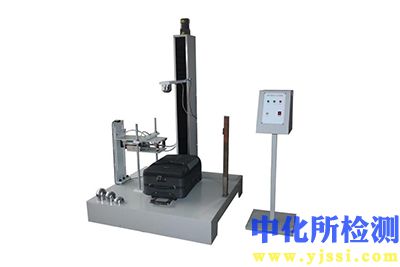

一套標準的落錘沖擊試驗機通常包含以下關鍵部分：

1. 剛性支架與導軌: 提供堅固支撐，確保錘頭沿垂直導軌精確、低摩擦下落。
2. 可調高度提升系統: 通常為電動或手動，用于精確設定錘頭的跌落高度，從而控制沖擊能量。
3. 沖擊錘（錘頭）: 具有特定質量（可更換配重塊調節）和標準化沖擊頭形狀（如半球形、圓柱平頭）。沖擊頭材質多為淬硬鋼。
4. 試樣支撐砧座: 固定試樣的平臺，具有特定尺寸的支撐環或支座，中心有落錘沖擊孔。砧座需足夠剛硬以承受沖擊力。
5. 試樣夾具裝置: 確保試樣在砧座上準確定位并可靠夾緊。
6. 能量吸收/捕獲裝置（可選）: 防止錘頭在沖擊后反彈造成二次撞擊或保護設備。
7. 安全防護裝置: 堅固的防護罩或安全圍欄，防止碎片飛濺傷人。
8. 數據采集系統（中高端設備）: 包含力傳感器、加速度計、高速攝像機等，用于記錄沖擊瞬間的力、位移、變形、能量變化等詳細信息。
9. 環境箱（可選）: 用于進行高低溫等環境條件下的沖擊測試。

三、 標準測試流程

1. 試樣制備: 嚴格按照相關測試標準（如ISO, ASTM, GB等）加工試樣，確保尺寸、形狀、表面狀態符合要求。常見試樣形式有板材、片材、管材、成品件等。
2. 設備設置:
   • 根據標準或測試要求選擇合適的沖擊錘質量。
   • 計算并設定所需的跌落高度以獲得目標沖擊能量。
   • 安裝并校準沖擊錘頭。
   • 正確安裝試樣支撐砧座和夾具。
   • 如有需要，設置數據采集系統和環境箱參數。
3. 安裝試樣: 將試樣精確放置在砧座上，確保沖擊點位于規定位置，并用夾具可靠固定。
4. 提升錘頭: 使用提升機構將沖擊錘升至預設高度并鎖定。
5. 安全確認: 關閉并鎖緊所有安全防護裝置。
6. 釋放與沖擊: 釋放鎖定機構，錘頭自由下落沖擊試樣中心。
7. 結果判定與記錄:
   • 檢查試樣是否破壞（破裂、裂紋、穿透等）及破壞模式。
   • 記錄預設的沖擊能量。
   • 在破壞的情況下，記錄破壞類型；在未破壞的情況下，可逐步提高能量直至破壞發生（階梯法），或記錄未破壞的最大能量。
   • 使用數據采集系統時，記錄力-時間曲線、能量-時間曲線、試樣變形過程視頻等。
   • 計算并記錄關鍵結果，如破壞能量、峰值沖擊力等。
8. 復測: 通常需要在相同條件下測試多個試樣以獲得統計有效的數據。

四、 核心測試參數與結果

• 沖擊能量: 測試的核心輸入?yún)?shù) (E = m * g * h)，單位焦耳 (J)。
• 破壞/不破壞: 最基礎的判定結果。
• 破壞模式: 評估材料韌脆性的重要依據（如完全碎裂、裂紋擴展、韌性穿孔等）。
• 臨界破壞能量: 導致50%試樣失效的能量（常用于塑料、薄膜）。
• 峰值沖擊力: 沖擊過程中試樣承受的最大力值。
• 能量吸收曲線: 顯示沖擊過程中試樣吸收能量隨時間的變化。
• 力-位移/時間曲線: 提供材料動態響應的詳細信息。
• 失效形態圖像/視頻記錄: 直觀展示破壞過程。

五、 遵循的核心標準

落錘沖擊測試方法受眾多國際和國家標準規范：

• 塑料: ASTM D3763 (高速穿刺), ASTM D5420 (通用落錘), ISO 6603-2 (多點沖擊), GB/T 1043.1 / GB/T 1843 (簡支梁沖擊，雖非典型落錘，但同屬沖擊范疇，落錘常用于替代或補充)。
• 金屬: ASTM E208 (用于鐵素體鋼的落錘試驗NDT溫度測定)。
• 薄膜與薄板: ASTM D1709 (自由落鏢法), ASTM D4272 (落鏢法沖擊阻力)， ISO 7765。
• 玻璃: 建筑用安全玻璃相關沖擊測試標準。
• 復合材料、管道、包裝: 均有相應的落錘沖擊測試標準。
• 汽車零部件: 眾多零部件（如保險杠、油箱、內飾件）的沖擊測試規范中常采用落錘法。

六、 典型應用場景

• 塑料工業: 評估不同牌號、配方、加工條件對塑料及其制品沖擊韌性（特別是低溫韌性）的影響，質量控制。
• 包裝材料: 測試瓦楞紙板、塑料薄膜、發泡材料、容器等在運輸和搬運過程中抵抗沖擊的能力（如跌落測試模擬）。
• 汽車工業: 評估保險杠、儀表板、燃油箱、車門內飾板、車燈罩、擋風玻璃等部件在碰撞或飛石沖擊下的性能和安全要求符合性。
• 航空航天: 測試復合材料層合板、雷達罩、舷窗材料的抗沖擊損傷能力（鳥撞模擬）。
• 建筑材料: 評估安全玻璃（鋼化、夾層）、屋頂材料、外墻板材的抗沖擊性能（如冰雹模擬）。
• 管道行業: 測試塑料管、復合管的抗快速裂紋擴展能力。
• 電子電器: 評估外殼、顯示屏的抗沖擊強度。
• 運動防護用品: 測試頭盔（自行車、摩托車、運動頭盔）、護具的沖擊吸收性能。
• 研究與開發: 新材料研發、失效分析、材料動態性能數據庫建立。

七、 顯著優勢與局限性

• 優勢:
  • 原理直觀，操作相對簡單（基本型）。
  • 成本相對可控（相比高速液壓伺服設備）。
  • 能有效模擬真實沖擊事件（如跌落、碰撞）。
  • 可測試范圍廣（從小型薄膜、薄片到大型構件）。
  • 破壞模式可視化強。
  • 可用于高低溫等環境模擬。
• 局限性:
  • 沖擊速度范圍受限（通常在幾米/秒到十幾米/秒，遠低于霍普金森桿或氣炮）。
  • 能量精度受摩擦、空氣阻力等因素影響（相比儀器化擺錘）。
  • 測試結果可能受試樣支撐方式、夾具、砧座幾何形狀影響較大。
  • 獲得完整的動態響應曲線需要額外的儀器化設備（力傳感器、高速攝像）。

八、 安全操作至關重要

落錘沖擊測試涉及高能量釋放，存在嚴重安全隱患：

• 必須始終使用符合要求的安全防護罩/圍擋。
• 操作前確保所有防護裝置就位并鎖定。
• 嚴禁在未采取充分防護措施的情況下進行測試。
• 提升和釋放錘頭時，操作人員身體任何部位不得進入沖擊區下方。
• 嚴格遵守設備操作規程和維護要求。
• 佩戴適當?shù)膫€人防護裝備（如安全眼鏡、面罩）。

落錘沖擊測試作為評估材料與結構件動態力學性能和抗沖擊失效能力的一項重要工具，其價值在于將復雜的沖擊過程轉化為可量化、可比較的工程參數。通過遵循嚴謹?shù)臉藴省⒕_控制測試條件并重視安全操作，該測試為產品設計優化、材料篩選、質量保障和安全認證提供了不可或缺的實驗依據，廣泛應用于從基礎研究到工業生產的眾多領域，是提升產品抗沖擊可靠性的關鍵環節。
