傳動效率測試：原理、方法與工程應用

引言
在機械工程領域，傳動系統扮演著將動力源的能量有效傳遞至執行機構的核心角色。其效率的高低，直接決定了整個機械系統的能耗水平、運行經濟性與可靠性。傳動效率測試，作為評估傳動裝置性能的關鍵手段，為設計優化、故障診斷及能效管理提供了不可或缺的數據支撐。掌握科學的測試方法，對于提升機械系統整體效能具有重要意義。

一、傳動效率測試的基本原理

傳動效率（η）定義為傳動系統輸出功率（P_out）與輸入功率（P_in）的比值，通常以百分比表示：

η = (P_out / P_in) × 100%

因此，傳動效率測試的核心在于精確測量輸入軸和輸出軸的轉速（n_in, n_out）與扭矩（T_in, T_out）。根據功率計算公式：

P = (2π × n × T) / 60 (單位：瓦特W，轉速n單位為轉/分鐘rpm，扭矩T單位為牛頓米Nm)

通過高精度傳感器同步采集輸入/輸出端的轉速和扭矩信號，即可計算出實時的輸入功率、輸出功率，進而得到傳動效率。

二、主要測試方法

根據測試狀態和目的，傳動效率測試主要分為兩類：

1. 靜態（或臺架）測試：

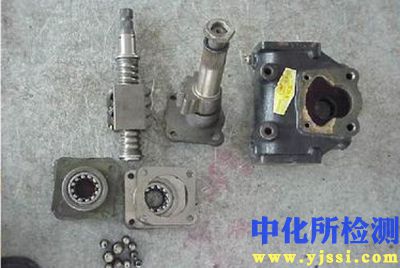

   • 原理： 在專用的試驗臺上進行。被測傳動裝置（如齒輪箱、減速器）的輸入軸由可控動力源（如電機）驅動，輸出軸連接可控負載裝置（如磁粉制動器、電渦流測功機、電力回饋加載裝置）。
   • 特點：
     • 高精度可控： 轉速、扭矩可獨立精確設定和控制。
     • 工況覆蓋廣： 可模擬各種穩態工況（不同轉速、不同負載扭矩組合）。
     • 環境可控： 油溫、環境溫度等易于監控和調節。
     • 重復性好： 條件穩定，測試結果可靠度高。
     • 主要用途： 產品研發、型式試驗、質量檢驗、效率標定。

2. 動態（或在線）測試：

   • 原理： 在傳動裝置實際運行的設備或系統中進行測試。通過非侵入或微侵入方式安裝傳感器，測量其實際工作狀態下的輸入輸出參數。
   • 特點：
     • 真實工況： 反映設備在實際運行負載譜下的效率表現。
     • 安裝要求高： 需考慮空間限制、安全性、信號干擾。
     • 環境復雜： 受現場溫度、振動、電磁干擾等影響大。
     • 數據處理復雜： 需處理瞬態、變工況數據。
     • 主要用途： 能效評估、狀態監測、故障診斷、節能改造效果驗證。

表：靜態測試與動態測試主要特點對比

三、關鍵測試設備與傳感器

• 動力源： 變頻調速電機（交流/直流），提供可調轉速和扭矩輸入。
• 加載裝置：
  • 耗能型： 磁粉制動器、電渦流測功機（扭矩控制精確，能量轉化為熱能耗散）。
  • 回饋型： 電力測功機（可將大部分負載能量回饋電網，節能，成本高）。
• 扭矩傳感器：
  • 應變式： 最常見，通過測量軸體應變計算扭矩，需配合滑環或無線傳輸。
  • 相位差式： 測量彈性軸兩端信號的相位差推算扭矩，非接觸測量。
• 轉速傳感器：
  • 光電編碼器： 高精度，分辨率高，常用增量式或絕對式。
  • 磁電式傳感器： 結構簡單，成本低，抗污染能力強。
• 溫度傳感器： PT100熱電阻或熱電偶，監測潤滑油溫、軸承溫度、環境溫度。
• 數據采集系統 (DAQ)： 高速、高精度采集卡，同步記錄扭矩、轉速、溫度等信號，并進行實時計算和存儲。

四、影響傳動效率的主要因素（測試中需關注）

1. 載荷水平： 效率通常隨負載增加而提高（趨近設計效率），但過載會導致效率急劇下降。需測試不同負載率下的效率曲線。
2. 轉速： 摩擦損耗（如攪油損失、風阻）隨轉速升高而增大，影響效率。需測試不同轉速下的效率。
3. 潤滑狀態：
   • 潤滑油粘度： 粘度過高增加摩擦阻力，過低則潤滑不足增加磨損。需在標準油溫下測試。
   • 油位： 過高增加攪油損失，過低導致潤滑不良。
   • 油品質量： 劣化油品顯著增加摩擦磨損。
4. 工作溫度： 溫度影響油品粘度和零部件間隙，進而影響摩擦損耗。測試需監控并記錄溫度。
5. 制造與裝配精度： 齒輪嚙合精度、軸承游隙、同軸度等直接影響機械摩擦損失。
6. 運行時間（磨合）： 新設備在磨合期后效率可能略有提升（表面光整）或下降（輕微磨損）。

五、傳動效率測試流程（以靜態測試為例）

1. 前期準備：
   • 明確測試目的和標準（如參照ISO 6336, AGMA 2001, 或國標GB/T）。
   • 檢查被測件狀態（清潔度、外觀、基本尺寸）。
   • 安裝被測件于試驗臺，確保良好對中。
   • 加注規定牌號、規定量的潤滑油。
   • 連接并校準所有傳感器（扭矩、轉速、溫度）。
   • 連接數據采集系統，設置采樣頻率、通道參數。
2. 磨合運行（可選）： 按規范進行短時輕載磨合，使各摩擦副進入穩定狀態。
3. 空載運行： 在設定轉速下（通常為額定轉速），空載運行至油溫穩定（如達到熱平衡或規定溫度），記錄空載功率損失（P_loss_no_load）。
4. 加載測試：
   • 設定目標轉速（n_target）。
   • 從低負載（如10%額定扭矩）開始，逐步增加負載至目標值（如25%, 50%, 75%, 100%, 110%）。
   • 在每個負載點：待扭矩、轉速、油溫穩定后（通常需數分鐘），記錄穩定狀態下的輸入扭矩T_in、輸入轉速n_in、輸出扭矩T_out、輸出轉速n_out、油溫T_oil。
   • 計算每個負載點的輸入功率P_in、輸出功率P_out、效率η。
   • 可測試多個不同轉速下的效率曲線。
5. 數據記錄與處理：
   • 實時記錄所有原始數據及計算結果。
   • 繪制效率曲線圖（η vs. 負載率）、功率損失曲線圖（P_loss vs. 負載率）、輸入輸出扭矩關系圖等。
   • 分析效率變化趨勢、最大效率點、指定工況點的效率值。
6. 測試報告： 整理測試數據、曲線圖，分析結果，編寫包含測試條件、過程、結果及的完整報告。

六、測試報告的主要內容

• 報告編號、日期
• 被測件信息（型號、編號、基本參數）
• 測試依據標準
• 測試設備清單（型號、精度、校準信息）
• 測試環境條件（環境溫度、濕度）
• 潤滑油信息（牌號、粘度等級、油溫）
• 測試工況點設定值（轉速、負載扭矩）
• 原始數據記錄表（輸入/輸出扭矩、轉速、功率、效率、油溫）
• 效率曲線圖（核心結果）
• 功率損失曲線圖
• 結果分析與
• 測試人員簽字

七、傳動效率測試的應用價值

1. 產品研發與優化： 驗證設計理論，比較不同設計方案，優化齒輪參數、軸承選型、潤滑方式等，提升產品效率。
2. 質量控制與驗收： 確保出廠產品符合設計效率指標或行業標準要求。
3. 能效評估與基準建立： 量化設備或系統的能耗水平，建立能效基準，為節能改造提供依據。
4. 狀態監測與故障診斷： 效率的異常下降往往是磨損加劇（如齒輪、軸承）、潤滑不良、對中不良等故障的早期征兆。在線監測效率變化有助于預知性維護。
5. 節能潛力挖掘： 識別低效環節，指導設備選型（選擇高效傳動產品）和運行管理（優化負載率）。
6. 壽命預測： 結合效率變化趨勢和磨損理論，可輔助預測傳動系統的剩余使用壽命。

結語

傳動效率測試是貫穿傳動裝置全生命周期的重要技術活動。從精確嚴謹?shù)撵o態臺架測試到貼近實際的動態在線測試，科學的測試方法和規范的操作流程是獲取可靠數據的基礎。深入理解影響效率的關鍵因素，并結合實際應用場景對測試結果進行分析解讀，才能最大化地發揮效率測試在提升產品性能、保障運行可靠性和實現節能減排目標方面的核心價值。隨著傳感器技術、數據采集與分析技術的不斷進步，傳動效率測試將朝著更高精度、更智能化、更便捷化的方向發展，為現代機械裝備的高效可靠運行提供更強有力的支撐。
