車架/前叉組合件振動強度測試：確保騎行安全的核心保障

自行車作為人力驅動的交通工具，其結構可靠性直接關系到騎行者的人身安全。車架與前叉作為整車的核心承力骨架，承受著復雜的動態載荷。振動強度測試正是評估這對關鍵組合件在長期使用中抵抗疲勞失效能力的重要手段。通過模擬實際騎行中的振動環境，該測試能有效暴露潛在的結構弱點，為設計與制造提供關鍵的質量驗證依據。

測試基本原理與目標

振動強度測試的核心在于模擬車架/前叉在實際騎行中所經歷的周期性應力狀態。騎行過程中，路面不平整、踩踏動作以及剎車沖擊等因素，會誘發組合件產生持續不斷的振動。這種反復作用的應力是導致金屬或復合材料發生疲勞損傷的主要原因。

測試的核心目標包括：

• 評估疲勞壽命：確定組合件在特定振動載荷下，達到失效（如出現裂紋或永久變形）前所能承受的循環次數。
• 識別薄弱環節：通過測試過程監測和失效分析，精準定位設計或制造中存在的結構缺陷區域。
• 驗證設計改進：為設計優化提供量化依據，確保產品滿足預期的使用壽命和安全裕度要求。
• 符合安全標準：滿足國內外相關行業或法規對自行車車架/前叉組件耐久性和安全性的強制測試要求。

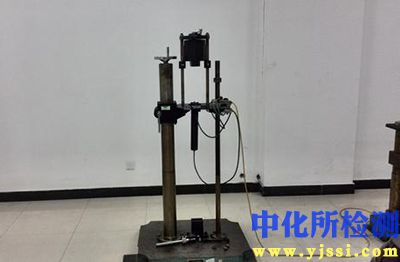

測試設備與環境要求

專業的振動強度測試需在專用設備上進行：

• 伺服液壓試驗系統：核心設備，具備高精度載荷控制能力和高頻響應特性。系統包含：
  • 大功率液壓動力單元。
  • 高精度伺服閥。
  • 剛性穩固的測試臺架。
• 作動器：液壓油缸，負責向車架/前叉組合件施加精確控制的動態力。其安裝位置需根據測試標準模擬真實受力點（如前叉肩部、車架五通或后叉腳）。
• 傳感器：
  • 力傳感器：串聯在作動器與試樣之間，實時、精確測量施加到試樣上的動態力值。
  • 位移傳感器/應變計：可選配，用于監測組合件關鍵部位的變形量或局部應變，輔助分析結構響應。
• 控制系統與數據采集系統：計算機控制的閉環系統，負責設定并精確執行載荷譜，實時采集力、位移等數據，并監控測試狀態。
• 環境：通常在室溫實驗室環境下進行。若需考察溫度影響（如某些復合材料），則需配置溫控箱體。

測試流程與關鍵步驟

1. 試樣準備與安裝：

   • 選取符合規格的車架和前叉，嚴格按照制造商或標準要求組裝（包含碗組、舵管切割預留量等）。
   • 使用專用夾具將組合件牢固安裝在測試臺架上。夾具設計應模擬車架在整車上的約束狀態（如頭管、五通、后叉勾爪），避免引入非預期的應力。
   • 確保安裝后組合件的姿態與實際騎行姿態一致（如頭管角度、前叉偏移量）。

2. 載荷配置與設定：

   • 載荷點：根據標準選擇施力點。常見位置包括：
     • 前叉肩部（模擬前輪受到的垂直和/或水平力）。
     • 車架五通（模擬踩踏力）。
     • 車架后叉勾爪（模擬后輪受到的力）。
   • 載荷譜：
     • 載荷類型：通常為正弦波載荷（恒定頻率和幅值）或更復雜的程序塊譜（模擬不同路況）。
     • 載荷幅值：依據標準規定或目標用戶群體（如普通、運動、競賽級）設定，需遠大于靜載測試值，代表騎行中的峰值動態力。
     • 測試頻率：通常在5 Hz到25 Hz范圍內選擇，需避開組合件的固有頻率（共振點）以避免過載。有時需要進行頻率掃描以確定合適的測試頻率。
     • 載荷方向：垂直（模擬顛簸）、水平（模擬剎車、轉彎）或組合方向。

3. 執行測試：

   • 啟動測試系統，按預設的載荷譜對試樣施加循環載荷。
   • 持續監控施加的力值是否與設定值一致。
   • 實時觀察試樣狀態，注意是否有異常噪音、可見變形或裂紋出現。
   • 數據采集系統持續記錄載荷、位移（如有）、循環次數等關鍵參數。

4. 失效判定與終止：

   • 主要失效判據：
     • 出現肉眼可見的貫穿性裂紋（長度通常要求>3mm）。
     • 關鍵部位發生明顯的永久塑性變形（超出標準允許值）。
     • 結構失去承載能力（如力值無法維持）。
     • 達到預定的安全循環次數上限（如50萬次、100萬次）而未發生上述失效。
   • 一旦滿足失效判據或達到預定循環次數，立即停止測試。

5. 結果分析與報告：

   • 記錄失效時的循環次數、失效發生的具體位置、失效模式（如彎曲斷裂、焊縫開裂、管材撕裂）。
   • 對失效部位進行詳細檢查和分析，探究失效原因（設計缺陷、應力集中、材料問題、焊接/連接工藝問題）。
   • 將測試結果（循環次數、是否通過）與適用的標準要求或設計目標進行對比。
   • 撰寫詳細的測試報告，包含試樣信息、測試參數、過程記錄、結果數據、失效分析照片和。

核心測試標準與規范

車架/前叉振動強度測試需嚴格遵循公認的標準，確保測試的一致性和可比性。國際上廣泛采用的主要標準包括：

• ISO 4210系列標準：國際標準化組織制定的自行車安全要求標準，其中ISO 4210-2 (車架) 和ISO 4210-6 (前叉) 專門規定了車架和前叉的疲勞（振動強度）測試方法、載荷條件及通過要求。這是目前主流的測試依據。
• EN / BS / DIN 等歐洲國家標準：通常與ISO標準協調一致或等同采用。
• CPSC 1512 (美國)：美國消費品安全委員會的標準，對車架/前叉有特定的強度和疲勞測試要求。
• GB / QB 等中國國家標準或行業標準：如GB 3565《自行車安全要求》，其技術內容通常等效或修改采用ISO 4210標準。

這些標準詳細規定了不同類別自行車（如城市車、山地車、公路車、青少年車）的車架和前叉所需承受的最小循環次數、加載力值、加載方式和頻率等關鍵參數。

技術難點與挑戰

• 夾具設計的真實性：夾具如何精確模擬車架在整車上的實際邊界約束條件，對測試結果的準確性至關重要。約束過緊或過松都會影響應力分布。
• 載荷譜的代表性：設計出能充分反映真實復雜多變騎行工況（不同路況、速度、騎手體重、騎行風格）的載荷譜是一項挑戰。簡化譜可能與實際損傷累積有偏差。
• 高頻測試的挑戰：在高頻（如>15Hz）下進行長時間測試，對設備的動態響應能力、冷卻系統以及試樣的局部發熱控制都有較高要求。
• 復合材料測試的特殊性：碳纖維等復合材料車架/前叉的失效模式（如分層、基體開裂）與金屬不同，監測和判定更復雜，測試方法和參數設定需針對性調整。
• 失效監測的及時性：如何快速、準確地自動檢測到裂紋萌生，尤其是在非可視區域，需要有效的在線監測技術（如聲發射、應變突變監測）。

測試的價值與展望

振動強度測試絕非簡單的“通過/失敗”判斷，其深層價值在于為產品安全與性能提升提供科學支撐：

• 安全性的基石：通過驗證組合件在極限使用條件下的耐久性，有效預防騎行中因關鍵部件突然斷裂導致的嚴重事故。
• 品質提升的引擎：測試揭示的薄弱點為設計迭代、材料選擇、工藝優化（如焊接參數、連接技術）提供了明確方向。
• 成本控制的推手：早期發現設計缺陷可避免后期大規模生產后的召回和索賠損失，降低整體開發成本。
• 市場競爭的利器：通過嚴苛的疲勞測試并獲得認證，是產品可靠性和高品質的有力證明。

隨著技術進步，振動強度測試也在不斷發展：

• 多軸協調加載：更齊全的設備能同時施加垂直、水平、甚至扭轉載荷，更逼真地模擬騎行中的復合受力狀態。
• 基于實際載荷譜的加速測試：利用路譜采集技術和疲勞損傷等效原則，開發更高效、更貼近實際的測試載荷譜。
• 智能化監測與分析：結合傳感器網絡、聲發射技術、數字圖像相關法和人工智能算法，實現失效的早期預警和更精準的失效根源分析。
• 虛擬測試輔助：利用有限元分析在物理測試前進行仿真預測，優化測試方案，減少實物測試次數。

車架與前叉的振動強度測試，如同一位沉默而嚴格的考官，通過無數次的往復施壓，檢驗著這對核心組合件的內在韌性與耐久極限。每一次循環載荷的施加，都是對產品可靠性的拷問；每一處暴露的裂紋，都指引著優化升級的方向。這項測試雖在實驗室中進行，其意義卻延伸至每一條道路——它構筑了騎行者信心的基石，是守護安全騎行的無形屏障。唯有經得起時間與反復考驗的結構，才能在疾馳中始終穩固，在顛簸中始終如一。
