抗氯離子滲透檢測(cè)：守護(hù)混凝土耐久性的關(guān)鍵屏障

副標(biāo)題：原理、方法與工程應(yīng)用價(jià)值

氯離子侵蝕是導(dǎo)致鋼筋混凝土結(jié)構(gòu)（尤其是海工、鹽漬土及除冰鹽環(huán)境工程）耐久性失效的主要威脅之一。氯離子一旦滲透進(jìn)入混凝土保護(hù)層并達(dá)到鋼筋表面，將引發(fā)銹蝕、體積膨脹，最終導(dǎo)致混凝土開(kāi)裂、剝落，結(jié)構(gòu)承載力下降。因此，準(zhǔn)確評(píng)估混凝土抵抗氯離子滲透的能力——即抗氯離子滲透性——對(duì)于保障結(jié)構(gòu)設(shè)計(jì)壽命至關(guān)重要。抗氯離子滲透檢測(cè)正是為此目的發(fā)展起來(lái)的關(guān)鍵技術(shù)。

核心檢測(cè)方法：電遷移法（RCM法）

目前，國(guó)內(nèi)外應(yīng)用最廣泛、標(biāo)準(zhǔn)化程度最高的抗氯離子滲透檢測(cè)方法是基于電遷移原理的“快速氯離子遷移系數(shù)法”（Rapid Chloride Migration, RCM法），其主要依據(jù)中國(guó)標(biāo)準(zhǔn)《普通混凝土長(zhǎng)期性能和耐久性能試驗(yàn)方法標(biāo)準(zhǔn)》（GB/T 50082）或交通行業(yè)標(biāo)準(zhǔn)《水運(yùn)工程混凝土試驗(yàn)檢測(cè)技術(shù)規(guī)范》（JTS/T 236）等相關(guān)章節(jié)。

• 基本原理： 利用外加電場(chǎng)（直流電壓）加速氯離子在混凝土中的定向遷移。通過(guò)測(cè)定一定時(shí)間內(nèi)氯離子在試件中的遷移深度，結(jié)合相關(guān)公式計(jì)算出表征混凝土抗氯離子滲透能力的核心指標(biāo)——氯離子遷移系數(shù)（DRCM）。該系數(shù)值越低，表明混凝土抵抗氯離子滲透的能力越強(qiáng)。
• 試件制備： 通常采用直徑100±1mm、高度50±2mm的圓柱體試件（可從標(biāo)準(zhǔn)養(yǎng)護(hù)后的混凝土中鉆取或切割成型）。試件需進(jìn)行真空飽水處理（一般真空飽水3小時(shí)，再浸水1小時(shí)），確保孔隙充滿水溶液（常用飽和石灰水）。

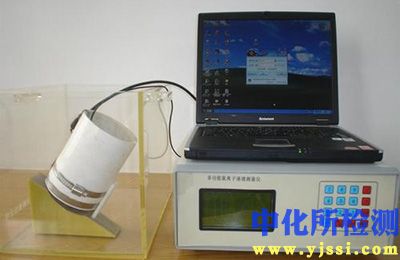

• 試驗(yàn)裝置： 主要由試驗(yàn)槽（分為陰極槽和陽(yáng)極槽）、電極（陰極通常為不銹鋼板，陽(yáng)極通常為網(wǎng)狀惰性金屬）、直流穩(wěn)壓電源等組成。陰極槽注入NaCl溶液（如10%濃度），陽(yáng)極槽注入NaOH溶液（如0.3M濃度）。
• 試驗(yàn)過(guò)程：
  1. 將飽水試件安裝在試驗(yàn)槽中，兩端分別接觸陰陽(yáng)極溶液。
  2. 施加規(guī)定的直流電壓（電壓值根據(jù)預(yù)估的混凝土滲透性等級(jí)選擇，常用30V）。
  3. 持續(xù)通電規(guī)定時(shí)間（通常為24小時(shí)±10分鐘）。
  4. 取出試件，沿軸向劈裂成兩半。
  5. 在劈裂面上噴涂硝酸銀溶液（AgNO?）。氯離子與Ag?反應(yīng)生成白色的氯化銀沉淀，而未被氯離子滲透的區(qū)域則呈現(xiàn)棕紅色（Ag?CrO?沉淀）。
  6. 測(cè)量清晰的白色滲透前沿（氯離子遷移界限）的平均深度。
• 結(jié)果計(jì)算： 根據(jù)測(cè)得的氯離子遷移深度、施加電壓、通電時(shí)間、溶液濃度、溫度等參數(shù)，利用標(biāo)準(zhǔn)中給出的公式計(jì)算氯離子遷移系數(shù)DRCM（單位通常為 ×10?¹² m²/s）。
• 結(jié)果判定： 標(biāo)準(zhǔn)中通常根據(jù)DRCM值將混凝土的抗氯離子滲透性能劃分為若干等級(jí)（如I-V級(jí)），等級(jí)越高（如I級(jí)），表示抗?jié)B性能越優(yōu)異。

其他檢測(cè)方法簡(jiǎn)述

雖然RCM法應(yīng)用最廣，但還有其他方法可用于評(píng)估抗氯離子滲透性：

• 電通量法： 測(cè)定在一定電壓下，規(guī)定時(shí)間內(nèi)通過(guò)混凝土試件的總電量（庫(kù)侖值）。該值越低，抗?jié)B性越好（依據(jù)標(biāo)準(zhǔn)如ASTM C1202）。其操作相對(duì)簡(jiǎn)單，但受多種離子共同影響，結(jié)果與氯離子遷移的直接關(guān)聯(lián)性略遜于RCM法。
• 自然擴(kuò)散法（浸泡法）： 將試件長(zhǎng)期浸泡在氯鹽溶液中，通過(guò)化學(xué)分析測(cè)定不同深度處的氯離子濃度分布，計(jì)算氯離子擴(kuò)散系數(shù)。該方法最接近實(shí)際侵蝕過(guò)程，但耗時(shí)極長(zhǎng)（數(shù)月甚至數(shù)年），主要用于研究或建立其他快速方法的基準(zhǔn)。
• 飽鹽電導(dǎo)率法： 測(cè)量飽含鹽溶液混凝土試件的電導(dǎo)率，間接反映離子在其中的遷移能力。其快速簡(jiǎn)便，但結(jié)果受孔隙率、孔溶液成分等多種因素影響。

檢測(cè)結(jié)果的工程應(yīng)用價(jià)值

抗氯離子滲透檢測(cè)結(jié)果具有重要的工程指導(dǎo)意義：

1. 材料設(shè)計(jì)與優(yōu)化： 指導(dǎo)膠凝材料體系選擇（如摻加礦物摻合料）、水膠比控制、配合比優(yōu)化，提升混凝土自身的“先天”抗?jié)B能力。
2. 質(zhì)量驗(yàn)收與控制： 作為混凝土生產(chǎn)、施工過(guò)程中的重要質(zhì)量控制指標(biāo)，確保現(xiàn)場(chǎng)澆筑的混凝土滿足設(shè)計(jì)要求的抗氯離子滲透等級(jí)。
3. 耐久性設(shè)計(jì)與壽命預(yù)測(cè)： 氯離子遷移系數(shù)（DRCM）是進(jìn)行混凝土結(jié)構(gòu)耐久性設(shè)計(jì)、建立氯離子傳輸模型、預(yù)測(cè)鋼筋初始銹蝕時(shí)間的關(guān)鍵輸入?yún)?shù)。
4. 防護(hù)措施選擇與效果評(píng)估： 評(píng)估表面涂層、硅烷浸漬等附加防護(hù)措施對(duì)提升混凝土抗氯離子滲透性的實(shí)際效果。
5. 服役結(jié)構(gòu)狀態(tài)評(píng)估： 結(jié)合鉆芯取樣檢測(cè)，評(píng)估在役混凝土結(jié)構(gòu)當(dāng)前的抗氯離子滲透能力退化情況，為維修加固決策提供依據(jù)。

抗氯離子滲透檢測(cè)是評(píng)價(jià)混凝土抵抗環(huán)境氯離子侵蝕能力、保障鋼筋混凝土結(jié)構(gòu)長(zhǎng)期耐久性的核心技術(shù)手段。以RCM法為代表的電遷移快速檢測(cè)方法，憑借其相對(duì)快速、可靠、標(biāo)準(zhǔn)化的特點(diǎn)，在工程實(shí)踐中發(fā)揮著核心作用。準(zhǔn)確的檢測(cè)數(shù)據(jù)不僅為混凝土材料設(shè)計(jì)與施工質(zhì)量控制提供科學(xué)依據(jù)，更是進(jìn)行結(jié)構(gòu)耐久性設(shè)計(jì)、壽命預(yù)測(cè)和服役狀態(tài)評(píng)估不可或缺的基礎(chǔ)。在嚴(yán)酷氯鹽環(huán)境挑戰(zhàn)日益增多的今天，科學(xué)、規(guī)范地進(jìn)行抗氯離子滲透檢測(cè)，對(duì)于延長(zhǎng)基礎(chǔ)設(shè)施使用壽命、降低全生命周期成本、保障工程安全具有不可替代的重要意義。

重要說(shuō)明：

• 檢測(cè)必須嚴(yán)格按照相關(guān)國(guó)家或行業(yè)標(biāo)準(zhǔn)進(jìn)行，以保證結(jié)果的準(zhǔn)確性和可比性。
• RCM法主要反映混凝土在飽水狀態(tài)下抵抗氯離子在電場(chǎng)驅(qū)動(dòng)下遷移的能力，與實(shí)際環(huán)境中的自然擴(kuò)散過(guò)程存在差異，但兩者存在良好的相關(guān)性。
• 檢測(cè)結(jié)果解讀需結(jié)合具體工程環(huán)境、設(shè)計(jì)要求以及混凝土的其他性能指標(biāo)（如強(qiáng)度、密實(shí)度等）進(jìn)行綜合判斷。
