膠質層指數檢測：煤炭黏結特性的關鍵評估

引言
在煤炭轉化利用的核心環節——煉焦過程中，煤炭的黏結與結焦能力至關重要。膠質層指數檢測是評估煙煤這一關鍵特性的標準化方法，其結果直接關系到焦炭質量預測、配煤方案優化及煉焦生產工藝調控，是煤炭加工利用領域不可或缺的基礎測試技術。

一、檢測原理與核心參數
該檢測基于模擬煉焦條件下的煤樣熱轉化行為：

• 熱轉化過程： 將特定粒度（通常要求粒度＜1.5mm）的煤樣置于密封鋼杯中，在標準條件下單側加熱（程序升溫至730℃）。煤樣在隔絕空氣受熱時，經歷軟化、熔融、形成膠質體、膨脹直至固化成半焦的過程。
• 膠質體形成： 在特定溫度區間（約350-550℃），煤熱解產生氣、液、固三相共存的黏稠物質即膠質體，其厚度和性質決定了煤的黏結能力。
• 核心測量參數：
  • 最大膠質層厚度 (Y值)： 表征膠質體膨脹頂點的最大厚度（毫米），是最關鍵的黏結性指標。Y值越大，通常表示煤的黏結能力越強。
  • 最終收縮度 (X值)： 反映膠質體固化收縮后體積變化的指標（毫米）。
  • 體積曲線形狀： 記錄膠質體膨脹-收縮過程的曲線形態，輔助判斷煤的熱性質特征。

二、檢測設備與流程
檢測需在專用標準化設備上進行：

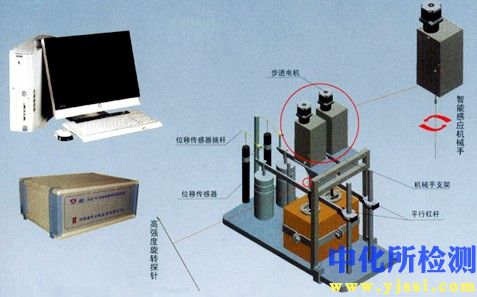

1. 設備構成： 核心包括底部單面加熱爐、帶探針裝置的密封煤杯、可施加恒定壓力（通常為0.1 MPa）的杠桿砝碼系統、精密測溫及位移記錄裝置（如機械記錄儀或數字系統）。
2. 樣品制備： 嚴格按標準破碎、縮分，獲得規定粒度和質量的試樣。
3. 裝樣與加壓： 煤樣均勻裝入煤杯，上部放置帶孔的石棉圓墊及壓力盤，通過杠桿系統施加標準壓力。
4. 升溫與測量： 以標準速率（如30分鐘內升至250℃，之后以3℃/分鐘升至730℃）加熱。探針定期（如每分鐘一次）穿透膠質層測量其厚度，直至膠質層消失。體積曲線由記錄裝置同步繪制。
5. 結果讀取： 實驗結束，根據位移記錄確定Y值（最大厚度）和X值（最終收縮距離），并描述體積曲線類型。

三、核心價值與應用領域
膠質層指數檢測結果具有廣泛工業指導意義：

• 煤質評價核心指標： Y值是劃分煤種、評價煉焦煤黏結性的最重要指標之一，直接關聯其單獨成焦能力或在配煤中的作用。
• 配煤技術基石： 焦化廠依據各單種煤的Y值等指標，科學計算配煤比例，確保混合煤具有適宜的平均黏結性，保證焦炭強度、塊度和反應性達標。
• 焦炭質量預測： Y值與焦炭的耐磨強度(M10)、抗碎強度(M40)等關鍵質量指標存在顯著相關性，是預測焦炭質量的重要依據。
• 資源評估與購銷定價： 在地質勘探、煤炭洗選加工及貿易中，Y值是評價煤炭資源價值和確定價格的核心參數之一。
• 生產工藝優化參考： 體積曲線形態可為優化煉焦溫度制度、裝煤操作等提供參考信息。

結語
膠質層指數檢測，特別是最大膠質層厚度Y值的測定，是深入理解和量化煤炭黏結特性的金標準。其提供的精準數據，構成了煉焦用煤選擇、配煤方案制定以及預測和保障焦炭質量的科學基礎。從煤炭資源的勘探開發到高效清潔轉化利用，這項經典的檢測方法持續發揮著不可替代的關鍵作用。掌握并準確應用膠質層指數，對于提升煤炭轉化效率和產品質量至關重要。
