原位拉伸試驗：洞察材料微觀變形奧秘的窗口

引言
在材料科學與工程領域，深入理解材料在受力狀態下的微觀結構演化對于揭示其宏觀力學性能的本質至關重要。傳統拉伸試驗提供了關鍵的應力-應變曲線，卻難以捕捉伴隨變形發生的微觀動態過程。原位拉伸試驗技術的出現，成功架起了宏觀力學響應與微觀變形機制之間的橋梁。

技術原理與核心組成

原位拉伸試驗的核心在于在可控的加載條件下，實時同步地對材料進行微觀尺度的觀察與分析。其主要技術特點體現在以下幾方面：

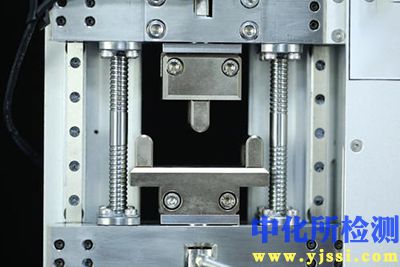

1. 精確可控的加載系統： 核心是一套高精度、微型化的拉伸裝置（稱為原位拉伸臺）。該系統能夠施加精確可控的拉伸載荷（力或位移控制），并在試樣產生變形或斷裂的過程中保持極高的穩定性，避免振動對觀測的干擾。
2. 高分辨顯微成像平臺： 拉伸裝置需要集成到高分辨率顯微鏡下工作。常用的成像平臺包括：
   • 掃描電子顯微鏡 (SEM)： 提供材料表面（或拋光/腐蝕后截面）在變形過程中高分辨率的形貌觀察（如滑移帶、微裂紋萌生與擴展、孔洞形成、晶界運動等）?，F(xiàn)代SEM結合背散射電子衍射（EBSD）還能實時跟蹤晶粒取向變化。
   • 透射電子顯微鏡 (TEM)： 提供材料內部原子/納米尺度的實時結構演化信息（如位錯滑移、孿生、相變等），對揭示變形機制具有不可替代的優勢。其原位拉伸臺設計挑戰更大。
   • 光學顯微鏡： 適用于較大尺度的變形觀察，常結合數字圖像相關（DIC）技術進行全場應變測量。
3. 專用的微型試樣： 為適應顯微鏡的視野和加載裝置的空間限制，通常需要設計并制備微小尺寸的拉伸試樣（如狗骨狀薄膜試樣、微柱試樣、微懸臂梁試樣等）。試樣的加工質量直接影響實驗結果。
4. 同步控制系統： 精確協調加載裝置的位移/力控制與顯微成像系統的數據采集（圖像、視頻、衍射譜等），確保在特定載荷點或連續加載過程中獲取清晰、同步的微觀信息。

關鍵應用領域

原位拉伸試驗的應用范圍極其廣泛，幾乎覆蓋所有類型的材料：

1. 金屬與合金：
   • 觀察位錯滑移、晶界滑移、孿生等塑性變形機制。
   • 研究微裂紋的萌生位置（夾雜物、第二相粒子、晶界）、擴展路徑及與微觀結構的交互作用。
   • 分析應力誘導相變行為。
   • 評估疲勞裂紋的萌生與早期擴展。
2. 陶瓷與玻璃：
   • 揭示脆性斷裂過程（裂紋尖端應力場、裂紋分支、橋接等）。
   • 研究高溫或特定環境下材料的蠕變行為及損傷演化。
3. 高分子聚合物：
   • 觀察銀紋的形成、演變與斷裂過程。
   • 分析結晶聚合物的片晶滑移、扭轉與破碎。
   • 研究纖維增強復合材料中纖維/基體的界面脫粘、纖維斷裂及基體開裂行為。
4. 薄膜與涂層：
   • 評估薄膜/基底體系的結合強度及界面失效模式。
   • 觀察薄膜自身在拉伸狀態下的裂紋形成（如屈曲、溝槽化）。
5. 復合材料：
   • 纖維增強復合材料： 直接觀察纖維斷裂、基體開裂、界面脫粘及其協同作用。
   • 顆粒/晶須增強復合材料： 研究增強體與基體的應力傳遞、增強體斷裂或脫粘過程。
   • 層狀復合材料： 分析層間分層行為及其與層內損傷的關系。
6. 地質材料：
   • 研究巖石、礦物在應力下的微破裂機制。
7. 生物材料：
   • 觀察骨骼、牙齒、生物植入物等在受力下的微觀變形與失效。

核心優勢與價值

相比于傳統離位（Ex-situ）觀察，原位拉伸試驗具有無可比擬的優勢：

1. 建立直接的“應力-應變-微結構演化”關聯： 能夠?qū)⑻囟ǖ妮d荷/應變狀態精確地與此時發生的微觀結構變化對應起來，揭示變形與損傷的臨界點。
2. 捕捉動態演變過程： 實時記錄微觀損傷（裂紋、孔洞、變形帶）從萌生、擴展到最終導致失效的全過程，提供動態演化的“錄像”。
3. 揭示內在機理： 通過直接觀察，可以識別變形和失效的真正起因（如特定的微觀結構特征、界面、第二相粒子）和主導機制（滑移、孿生、解理、沿晶斷裂等）。
4. 驗證與校準理論模型： 為分子動力學模擬、晶體塑性有限元分析（CPFEM）等微觀力學模型提供關鍵的直接實驗驗證數據，提高模型的預測精度。
5. 指導材料設計與優化： 理解微觀機制是設計具有更高強度、韌性和可靠性的新材料的基礎。例如，通過觀察界面失效模式可以指導界面優化策略。

挑戰與發展趨勢

盡管優勢顯著，原位拉伸試驗也面臨挑戰：

1. 試樣制備： 微型試樣的加工（如FIB制樣）難度大、成本高，且可能引入加工損傷。
2. 分辨率與視野的權衡： 高分辨率（如TEM）通常意味著更小的視野和更薄的試樣，可能無法代表大塊材料的整體行為。SEM下進行EBSD分析時，大變形會導致花樣質量下降。
3. 環境限制： 在真空（SEM/TEM）或特定環境中進行試驗，可能與材料實際服役工況不符（如腐蝕、高溫氧化）。
4. 數據量龐大與分析復雜： 長時間、高分辨率觀察會產生海量圖像/視頻數據，需要發展高效的自動化圖像分析、特征識別和機器學習工具來提取有價值的信息。
5. 多場耦合： 實際工況常是力-熱-電-化學等多場耦合，開發能集成多種原位激勵（如加熱、電化學控制）的復合拉伸臺是重要方向。

未來發展趨勢包括：

• 更高時空分辨率： 結合更齊全的顯微技術（如像差校正TEM、快速成像SEM）。
• 多尺度關聯： 發展在同一實驗中關聯微觀（原子/納米）到介觀（微米）尺度變形機制的技術。
• 多物理場耦合原位測試： 集成加熱、冷卻、電化學環境、氣體環境等模塊。
• 高通量與自動化： 開發自動化樣品臺和智能成像/分析軟件，提高實驗效率。
• 結合齊全表征技術： 如原位同步輻射X射線衍射/成像、拉曼光譜等，提供化學成分、晶體結構、應力分布等互補信息。
• 與計算模擬深度融合： 實現實驗數據與微觀模擬結果的實時反饋與迭代驗證。

結束語

原位拉伸試驗作為一項強大的微觀力學表征技術，通過使科學家和工程師得以“親眼目睹”隱藏在宏觀力學曲線背后的微觀世界動態，從根本上深化了我們對材料變形與失效物理本質的理解。它不僅是基礎研究的利器，更是推動齊全材料研發、提升結構件服役安全性與可靠性不可或缺的工具。隨著技術的不斷進步，尤其是與其他齊全表征手段和計算模擬的深度融合，原位拉伸試驗將繼續在揭示材料奧秘、引領材料創新方面發揮關鍵作用，為設計性能更卓越的新材料提供堅實的科學基礎。
