腐蝕開裂測試：材料耐久性的關鍵評估

引言：理解材料失效的隱形威脅

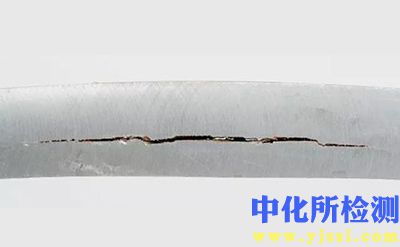

腐蝕開裂是工程材料在特定環境與應力共同作用下發生的局部失效現象，其危害性在于隱蔽性強、發展迅速，常導致災難性事故。與均勻腐蝕不同，開裂往往在宏觀形貌變化不明顯時即已發生，使得預測和預防尤為困難。腐蝕開裂測試因此成為評估材料在服役環境中長期可靠性的核心手段，貫穿于材料研發、選型、設備制造及在役監測的全生命周期。

腐蝕開裂的主要類型與機制

• 應力腐蝕開裂： 特定腐蝕介質中，低于材料屈服強度的拉應力持續作用引發的脆性開裂。其核心在于電化學腐蝕過程與應力集中區域的協同作用，形成沿晶或穿晶的裂紋路徑。常見于含氯離子環境中的奧氏體不銹鋼、氨環境中的銅合金等。
• 腐蝕疲勞開裂： 循環應力與腐蝕環境共同作用導致的裂紋萌生與擴展。腐蝕介質顯著加速了疲勞裂紋的擴展速率，降低了材料的疲勞極限。廣泛存在于承受交變載荷的海洋平臺、旋轉機械、管道等。
• 氫致開裂： 氫原子滲入金屬內部，在缺陷處聚集形成分子氫產生高壓，或降低金屬原子間結合力，導致脆性開裂。氫的來源包括電化學反應（如酸洗、陰極保護過保護）、高溫高壓氫環境、焊接過程等。高強度鋼對此尤為敏感。
• 液態金屬致脆： 特定液態金屬（如汞、鎵、鉛基合金）與固態金屬接觸時，沿晶界滲透導致晶界弱化引發的脆性開裂。在特定高溫環境或意外接觸場景下發生。

核心測試方法與標準

腐蝕開裂測試的核心目標是模擬服役條件，加速失效過程，評估材料的敏感性或臨界條件。主要方法包括：

1. 恒載荷/恒變形試驗：

   • 原理： 對試樣施加恒定拉伸載荷或使其保持恒定變形（如U型彎、C型環），暴露于特定腐蝕環境中，記錄直至斷裂的時間或監測裂紋出現時間。
   • 標準示例： ASTM G36 (沸騰MgCl?中奧氏體不銹鋼SCC測試)， ASTM G30 (U型彎試樣)， NACE TM0177 (酸性環境抗SCC測試)。
   • 應用： 評估材料在特定環境下的SCC敏感性閾值（如臨界應力、臨界應變），篩選材料。

2. 慢應變速率試驗：

   • 原理： 在腐蝕環境中，以極低的恒定應變速率（通常10?? 到 10?? s?¹）拉伸試樣至斷裂。通過對比在惰性環境和腐蝕環境中的力學性能（斷裂強度、延伸率、斷面收縮率、斷裂能）及斷口形貌差異，評估環境對材料脆化的影響程度。
   • 標準示例： ASTM G129 (慢應變速率測試通則)， ISO 7539-7。
   • 應用： 快速、靈敏地比較不同材料或熱處理狀態對SCC、HE的敏感性，研究環境變量（溫度、濃度、電位）的影響。對氫脆評估尤其有效。

3. 預裂紋試樣試驗：

   • 原理： 使用帶有預制疲勞裂紋的緊湊拉伸或三點彎曲試樣，在腐蝕環境和恒定載荷（或恒定位移）下，測量裂紋擴展速率或確定應力強度因子閾值。
   • 關鍵參數：
     • K_ISCC： 應力腐蝕開裂門檻值，低于此值裂紋不擴展。
     • da/dt： 裂紋擴展速率，表征裂紋亞臨界擴展的動力學。
     • K_IH： 氫致開裂門檻值。
     • da/dN： 腐蝕疲勞裂紋擴展速率。
   • 標準示例： ASTM E1681 (金屬在靜載荷和溫度下環境輔助開裂試驗)， ASTM E647 (疲勞裂紋擴展速率)。
   • 應用： 定量評估裂紋擴展行為，為含缺陷構件的剩余壽命評估和斷裂力學設計提供關鍵數據。

4. 腐蝕疲勞試驗：

   • 原理： 在腐蝕環境中對試樣施加循環載荷，測定其疲勞壽命或裂紋擴展速率?？刹捎霉饣嚇踊蝾A裂紋試樣。
   • 標準示例： ASTM E466 (金屬材料力控恒定振幅軸向疲勞試驗)， ASTM E647 (含環境室)。
   • 應用： 評估材料在腐蝕環境下的抗疲勞性能，設計承受交變載荷的部件。

測試的關鍵要素與影響因素

• 試樣制備： 取樣方向、表面狀態（機加工、拋光、焊接熱影響區模擬）、尺寸精度對結果有顯著影響。
• 環境控制： 精確控制腐蝕介質的成分、濃度、溫度、pH值、溶解氧含量、流速等至關重要。電化學電位控制（如動電位掃描、恒電位）常用于研究電位對開裂行為的影響。
• 應力加載： 載荷大小、加載方式（軸向、彎曲）、應力比、應變速率需精確控制并符合標準要求。
• 監測技術： 包括載荷/位移監測、聲發射（AE）監測裂紋萌生、直流電位降（DCPD）或交流電位降（ACPD）監測裂紋長度、電化學噪聲監測局部腐蝕活動、定期目視/顯微觀察。
• 結果分析與表征： 記錄失效時間、臨界應力/應變/K值、裂紋擴展速率。對斷口進行宏觀和微觀（SEM）觀察，確定開裂模式（沿晶、穿晶、混合）、二次裂紋、腐蝕產物等，是理解失效機制的直接證據。金相分析觀察裂紋路徑與顯微組織關系。

測試結果的應用與意義

1. 材料篩選與開發： 比較不同合金、熱處理工藝、表面處理對特定環境開裂敏感性的影響，指導選材和工藝優化。
2. 服役壽命評估與預測： 結合環境數據和應力分析，利用測得的K_ISCC、da/dt、da/dN等參數，預測含缺陷設備或結構在預期服役條件下的安全壽命或檢查周期。
3. 失效分析： 當設備發生腐蝕開裂失效時，通過模擬測試復現失效模式，結合斷口和微觀分析，確定失效的根本原因（是SCC、HE還是CF？由何種環境因素觸發？）。
4. 標準制定與規范符合性驗證： 為行業標準、設計規范和安全法規的制定提供數據支撐，并驗證材料或設備是否符合相關抗腐蝕開裂性能要求。
5. 緩蝕劑與防護措施評價： 評估緩蝕劑、涂層、陰極保護等防護措施對抑制腐蝕開裂的有效性。

挑戰與未來方向

• 復雜環境模擬： 實際工況常涉及多因素耦合（溫度、壓力、多組分介質、微生物、流動狀態），實驗室精確模擬極具挑戰。發展更齊全的模擬試驗裝置是趨勢。
• 長周期測試： 某些材料的K_ISCC測定或低擴展速率測試耗時極長，需發展加速試驗方法或更靈敏的在線監測技術。
• 局部微區表征： 深入理解裂紋尖端化學、電化學狀態及氫分布需要高空間分辨率的原位表征技術。
• 多尺度建模與預測： 結合微觀機理研究和宏觀測試數據，發展更精準的腐蝕開裂壽命預測模型是核心目標。

：保障安全運行的基石
腐蝕開裂測試是揭示材料在惡劣環境下潛在失效風險、保障工程結構安全可靠運行不可或缺的技術手段。通過科學設計實驗、嚴格控制參數、深入分析結果，能夠為材料選擇、工藝優化、結構設計、壽命評估和失效預防提供關鍵依據。隨著測試技術的不斷進步和對失效機理認識的深化，腐蝕開裂測試將在提升重大裝備和基礎設施的耐久性與安全性方面發揮更加重要的作用。理解并有效應用這些測試方法，是工程師應對材料環境失效挑戰的有力武器。
