沸煮安定性檢測(cè)：保障水泥質(zhì)量的基石

引言
水泥，作為現(xiàn)代建筑的“筋骨”，其內(nèi)在穩(wěn)定性直接關(guān)系到工程的安全與耐久。其中，沸煮安定性檢測(cè)是揭示水泥潛在危害性膨脹缺陷的一項(xiàng)至關(guān)重要的實(shí)驗(yàn)室測(cè)試。這項(xiàng)看似簡(jiǎn)單的煮沸實(shí)驗(yàn)，實(shí)則是對(duì)水泥品質(zhì)的一次嚴(yán)峻“高壓測(cè)試”。

一、沸騰中的真相：檢測(cè)原理探析

沸煮安定性檢測(cè)的核心目的，是探查水泥中是否存在因特定成分（主要是游離氧化鈣f-CaO和游離氧化鎂f-MgO）在凝結(jié)硬化后緩慢水化，可能引發(fā)的災(zāi)難性體積膨脹。其原理巧妙而直接：

1. 加速水化模擬： 新鮮水泥中的f-CaO和f-MgO水化速度緩慢，可能潛伏數(shù)月甚至數(shù)年才爆發(fā)膨脹破壞。沸煮檢測(cè)通過(guò)持續(xù)高溫飽和蒸汽環(huán)境（約100℃），極大地加速了這些有害成分的水化反應(yīng)進(jìn)程。
2. 誘發(fā)潛在缺陷： 快速水化產(chǎn)生大量氫氧化鈣或氫氧化鎂結(jié)晶，體積顯著膨脹（可增大1-2倍）。如果水泥內(nèi)部存在足以引發(fā)破壞的過(guò)量有害成分，這種劇烈的體積膨脹會(huì)在短時(shí)間內(nèi)集中爆發(fā)。
3. 直觀結(jié)果呈現(xiàn)： 標(biāo)準(zhǔn)化的煮沸過(guò)程結(jié)束后，通過(guò)觀察特定試件（凈漿試餅或雷氏夾試件）的物理形態(tài)變化（開(kāi)裂、彎曲、變形），即可直觀判斷該批次水泥是否存在安定性不良的風(fēng)險(xiǎn)。合格的試件能經(jīng)受住這場(chǎng)“沸騰考驗(yàn)”而保持完好或僅產(chǎn)生輕微變化。

二、實(shí)驗(yàn)室操作指南：標(biāo)準(zhǔn)流程詳解

檢測(cè)嚴(yán)格遵循國(guó)家及國(guó)際通用標(biāo)準(zhǔn)（如GB/T 1346）。關(guān)鍵步驟包括：

1. 試件制備：

   • 成型凈漿試餅：按標(biāo)準(zhǔn)稠度需水量，制備均勻水泥凈漿。將其裝入涂有薄油的玻璃板模具中，經(jīng)特定刮平操作，制成中心厚約10mm、邊緣漸薄的圓餅。
   • 或成型雷氏夾試件：將標(biāo)準(zhǔn)雷氏夾(Le Chatelier apparatus)指針調(diào)零并置于涂油玻璃板上。向環(huán)模內(nèi)填滿凈漿，刮平后覆蓋另一涂油玻璃板。
   • 養(yǎng)護(hù)：成型后的試件立即移入標(biāo)準(zhǔn)養(yǎng)護(hù)箱（溫度20±1℃，相對(duì)濕度≥90%），養(yǎng)護(hù)24±2小時(shí)。

2. 沸煮過(guò)程：

   • 脫模準(zhǔn)備： 養(yǎng)護(hù)期滿，小心脫模。對(duì)于試餅，需檢查養(yǎng)護(hù)狀態(tài)是否正常。

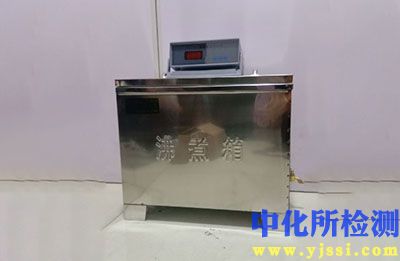

   • 煮沸裝置： 將試件（試餅或雷氏夾）放入裝滿潔凈水的沸煮箱內(nèi)。雷氏夾需用專用支架支撐指針朝上。
   • 加熱升溫： 在30±5分鐘內(nèi)將水加熱至沸騰。
   • 恒沸階段： 保持水持續(xù)沸騰狀態(tài)整整3小時(shí)±5分鐘。期間需確保試件始終浸沒(méi)在水中，且不需補(bǔ)水（防止水溫驟降）。

3. 冷卻觀察：

   • 冷卻： 加熱結(jié)束，切斷電源。讓熱水自然冷卻至室溫（約半小時(shí)）。
   • 取出觀察： 小心取出試件，擦干表面水分。

三、解讀沸騰密碼：結(jié)果判定與意義

結(jié)果的判定依賴于對(duì)試件形態(tài)變化的細(xì)致觀察：

1. 凈漿試餅法：

   • 合格： 沸煮后目測(cè)試餅未發(fā)現(xiàn)裂縫，或用鋼直尺檢查無(wú)彎曲（拱起或塌陷）。
   • 不合格： 試餅出現(xiàn)肉眼可見(jiàn)的放射性龜裂、網(wǎng)狀裂紋、崩潰或明顯彎曲（大于規(guī)定值如0.5mm）。

2. 雷氏夾法：

   • 測(cè)量： 沸煮冷卻后，準(zhǔn)確測(cè)量雷氏夾兩指針尖端的距離（單位：mm）。
   • 合格： 兩指針尖端間距的增加值（ΔL = 沸煮后距離 - 沸煮前距離）不超過(guò)標(biāo)準(zhǔn)規(guī)定限值（通常為5.0mm）。
   • 不合格： 增加值（ΔL）超過(guò)標(biāo)準(zhǔn)規(guī)定限值。

結(jié)果解讀的核心價(jià)值：

• 合格： 表明該水泥樣品在加速老化環(huán)境下未表現(xiàn)出破壞性膨脹，其安定性良好，可安全用于工程。有害成分含量在安全閾值內(nèi)。
• 不合格： 這是一個(gè)強(qiáng)烈的危險(xiǎn)信號(hào)！ 表明水泥中存在過(guò)量的f-CaO/f-MgO。若用于工程，在后期（甚至建成后）極有可能因持續(xù)水化膨脹導(dǎo)致混凝土開(kāi)裂、疏松、崩潰，嚴(yán)重威脅結(jié)構(gòu)安全性和耐久性。安定性不合格的水泥嚴(yán)禁使用！

四、關(guān)鍵要點(diǎn)與注意事項(xiàng)

1. 嚴(yán)格參照標(biāo)準(zhǔn)： 每一步操作都必須精確符合相關(guān)標(biāo)準(zhǔn)規(guī)定（如GB/T 1346），包括用水量、養(yǎng)護(hù)條件、升溫速度、沸騰時(shí)間、判定閾值等。
2. 環(huán)境控制： 實(shí)驗(yàn)室溫度、濕度需達(dá)標(biāo)（通常20±2℃，相對(duì)濕度≥50%）。養(yǎng)護(hù)箱溫濕度至關(guān)重要。
3. 設(shè)備校準(zhǔn)： 雷氏夾必須定期校準(zhǔn)，確保指針靈敏度和零點(diǎn)準(zhǔn)確。沸煮箱控溫性能需良好。
4. 操作一致性： 試件成型手法（刮平力度、均勻性）直接影響結(jié)果，需規(guī)范操作。脫模、轉(zhuǎn)移過(guò)程需謹(jǐn)慎，避免人為損壞。
5. 水質(zhì)要求： 沸煮用水應(yīng)為潔凈的淡水（如符合要求的飲用水），避免引入雜質(zhì)影響反應(yīng)。
6. 結(jié)果代表性： 檢測(cè)結(jié)果僅代表所測(cè)試樣品批次。生產(chǎn)質(zhì)量控制中需持續(xù)、規(guī)律地進(jìn)行抽樣檢測(cè)。

結(jié)語(yǔ)

沸煮安定性檢測(cè)，雖操作相對(duì)簡(jiǎn)便，卻是守護(hù)水泥品質(zhì)的一道堅(jiān)實(shí)防線。它通過(guò)模擬嚴(yán)苛環(huán)境，提前暴露可能導(dǎo)致工程災(zāi)難的隱患。無(wú)論是水泥生產(chǎn)企業(yè)進(jìn)行出廠質(zhì)量控制，還是施工單位、檢測(cè)機(jī)構(gòu)進(jìn)行進(jìn)場(chǎng)驗(yàn)收，都必須高度重視并嚴(yán)謹(jǐn)執(zhí)行該項(xiàng)檢測(cè)。確保每一批投入應(yīng)用的水泥都通過(guò)沸煮的考驗(yàn)，是保障建筑工程百年大計(jì)、守護(hù)人民生命財(cái)產(chǎn)安全不可或缺的技術(shù)基石。讓穩(wěn)定源自檢測(cè)，讓安全始于源頭。
