材料耐久性探針：屈撓龜裂測試解析

一、測試定義與核心目標

屈撓龜裂測試（Flex Cracking Resistance Test），是一種評估柔性材料（如橡膠、塑料、涂層、皮革、紡織品及粘合劑）在反復彎曲或折疊應力作用下抵抗表面產生裂紋能力的標準化試驗方法。其核心目標在于模擬材料在實際使用中承受動態彎曲的工況，預測其長期耐久性，并篩選出滿足特定柔韌性和抗疲勞要求的材料配方或產品設計。

二、測試基本原理

該測試基于材料疲勞失效機理。當材料試樣被反復施加彎曲應力時，其表面及近表面區域會經歷周期性的拉伸與壓縮。這種循環應力導致：

1. 應力集中：在材料微觀缺陷（如雜質、氣泡、劃痕）或設計薄弱點處應力顯著增大。
2. 微觀損傷累積：持續的彎曲促使微小裂紋（微裂紋）在應力集中點萌生。
3. 裂紋擴展：微裂紋在后續彎曲循環中逐漸擴展、連接，最終形成肉眼可見的宏觀裂紋（龜裂）。
   測試通過精確控制彎曲的角度、頻率、行程以及環境條件（如溫度），加速這一失效過程，在相對短時間內評估材料的抗裂性能。

三、關鍵測試設備與方法簡述

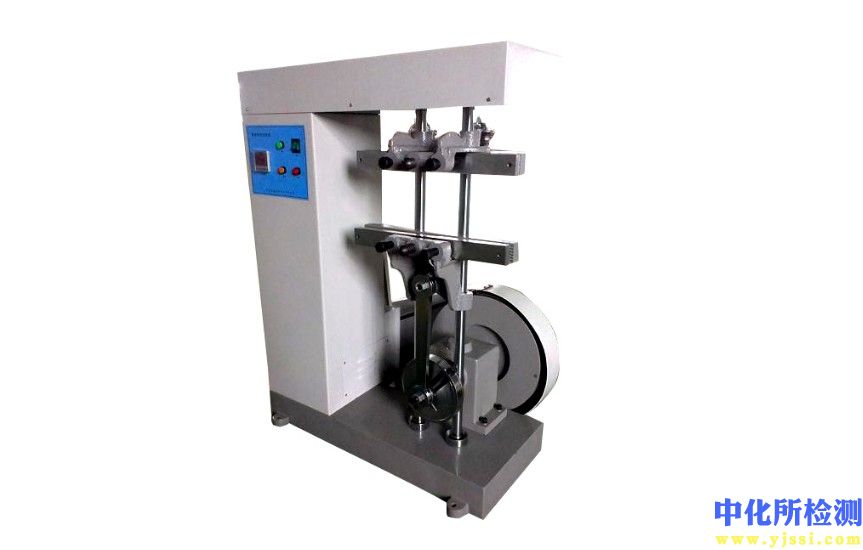

主要使用動態曲撓試驗機進行，常見測試方法標準包括 ASTM D430 (橡膠)、ASTM D813 (橡膠龜裂增長)、ASTM D2097 (皮革)、ISO 132 等。典型配置與過程：

1. 試樣：標準啞鈴狀試片、條狀試片或實際成品部件（如鞋底、軟管）。
2. 夾具與動作：
   • De Mattia 型：夾具夾持試樣兩端，中間部分在預設行程下反復折疊（類似手風琴風箱運動）。
   • Ross 型：試樣一端固定，另一端圍繞一個或多個轉軸反復彎曲。
   • 往復壓縮型：試樣在兩點支撐下，中間被頂針反復下壓彎曲。
3. 參數控制：
   • 彎曲角度/行程：決定應變大小。
   • 彎曲頻率：決定施加應力的速率。
   • 循環次數：測試持續的總彎曲次數。
   • 環境條件：通常在標準實驗室溫濕度下進行，也可在高溫、低溫或特定氣氛箱中進行。

四、標準化測試流程要點

1. 試樣準備：按標準裁切、打磨邊緣，標記觀察區域，測量初始厚度。
2. 設備校準：確保行程、頻率、角度準確。
3. 裝夾試樣：確保夾持牢固且受力均勻，避免裝夾損傷。
4. 設定參數：依據所選標準或內部規范設定彎曲角度/行程、頻率、目標循環次數（或直到失效）。
5. 啟動測試：設備按設定程序開始反復彎曲試樣。
6. 定期中斷檢查：在預設的檢查點（如每千次、萬次循環）暫停設備，小心取出試樣。
7. 裂紋觀察與記錄：
   • 方法：通常在特定光照（如無影燈）或低倍放大鏡下人工目視檢查。
   • 關注點：記錄首次觀察到裂紋的循環次數；統計裂紋數量；測量最長裂紋長度；評估裂紋形態（方向、粗細）。
8. 恢復裝夾：檢查后小心將試樣裝回夾具繼續測試。
9. 終點判定：達到預設循環次數或試樣出現規定程度的破壞（如裂紋貫穿、試樣斷裂）時停止。
10. 結果記錄：詳細記錄所有觀察結果及對應的循環次數。

五、結果評級與解讀

評價指標通常包括：

1. 初裂循環次數：首次出現可見裂紋所需的彎曲次數。數值越高，抗裂起始能力越強。
2. 裂紋增長速率：單位循環次數內裂紋長度或數量的增加量（需在多個檢查點測量）。速率越低，材料抑制裂紋擴展能力越好。
3. 最終破壞狀態：
   • 裂紋等級：根據裂紋數量、長度、密度進行分級描述（如 ASTM D430 中 0級-無裂紋 至 10級-嚴重斷裂）。
   • 完全斷裂循環次數：試樣徹底斷裂失效的循環數。
4. 對比分析：
   • 與標準要求對比：判斷是否合格。
   • 不同材料/配方/工藝對比：篩選性能最優者。
   • 與實際使用反饋關聯：驗證測試的有效性。

六、應用價值與行業意義

屈撓龜裂測試廣泛應用于：

1. 材料研發與篩選：評估新型彈性體、塑料改性配方、涂層體系的柔韌性和抗動態疲勞性能。
2. 質量控制：確保采購的原材料或生產的成品（如汽車密封條、減震墊、傳送帶、鞋底、電線電纜護套、防水卷材、軟管、皮革制品）滿足耐久性標準。
3. 失效分析：調查實際使用中因反復彎曲導致的早期開裂問題，追溯材料或設計缺陷。
4. 壽命預測：結合加速因子，預估產品在預期彎曲工況下的使用壽命。
5. 標準符合性驗證：滿足汽車、航空航天、電子電器、建筑、鞋服等行業相關產品標準的強制性測試要求。

該測試是連接材料實驗室性能與實際動態服役表現的關鍵橋梁，為提升產品的可靠性和耐用性提供了至關重要的數據支撐，對于依賴柔性材料性能的眾多工業領域具有不可替代的價值。通過科學嚴謹的測試，能有效規避因材料過早開裂帶來的功能喪失、安全隱患和經濟損失。
